Les postes de transformation en béton monobloc Megates Energy sont des solutions préfabriquées à un, deux ou trois compartiments, définies selon le projet pour les cellules MT, le transformateur et le tableau BT. Consultez les modèles jusqu’à 36 kV, les dimensions et les options techniques.
Les postes de transformation en béton monobloc Megates Energy sont des solutions de postes préfabriqués en béton destinées aux systèmes moyenne et basse tension jusqu’à 36 kV. Pour cette famille de produits, également appelée poste béton ou poste compact, l’implantation des cellules MT, du transformateur et du tableau BT est étudiée conjointement selon les exigences du projet.

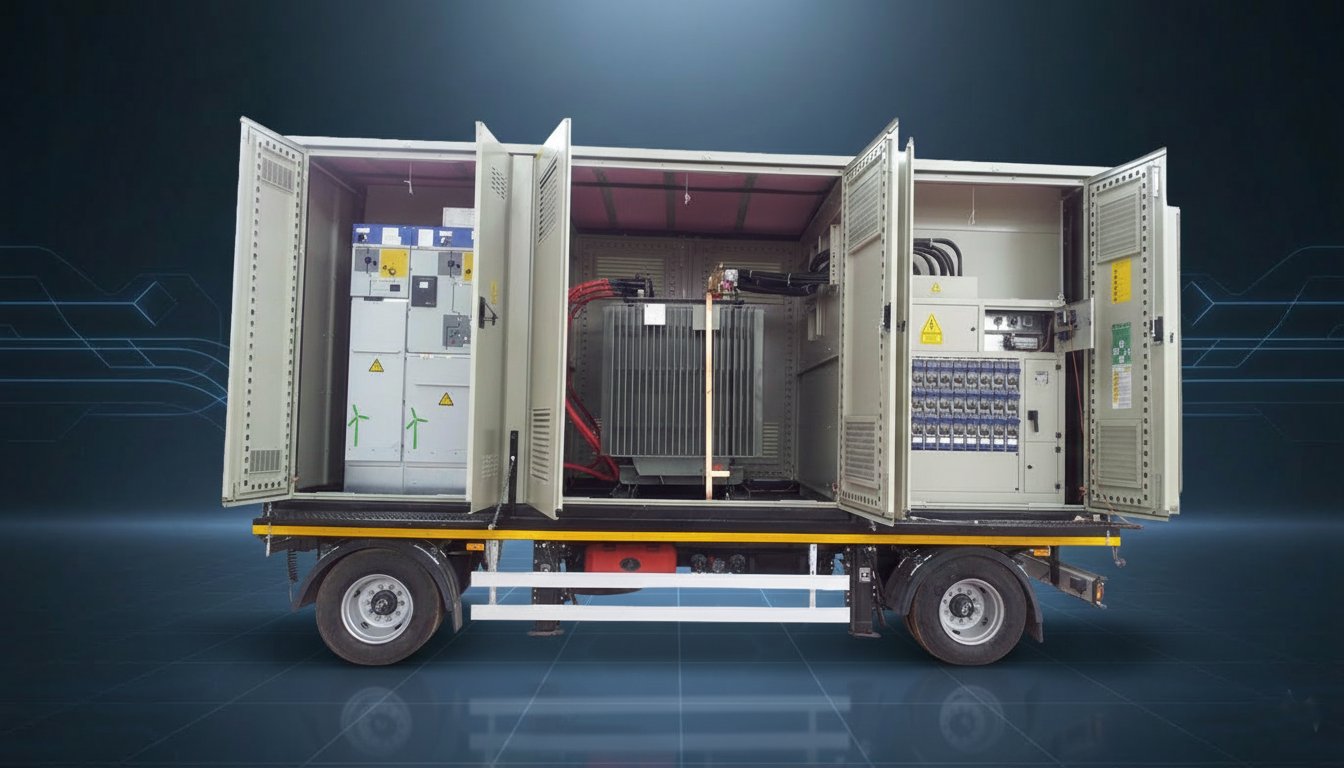

Les postes béton peuvent être fabriqués en version à un, deux ou trois compartiments. Dans une configuration trois compartiments, les cellules moyenne tension, le transformateur et le tableau de distribution basse tension sont installés dans des compartiments séparés. Les surfaces extérieures sont protégées par une peinture de façade à base de silicone.
Tous les postes sont fabriqués conformément aux spécifications techniques TEDAŞ et aux normes IEC/TSE applicables. Leur structure préfabriquée en béton durable convient à différentes conditions climatiques et de site ; outre les dimensions standard des postes béton, des dimensions spéciales peuvent être étudiées selon les besoins du projet.
| Tension assignée | 10 kV / 36 kV |
| Fréquence | 50 Hz |
| Courant de court-circuit | 16 kA / 25 kA |
| Indice de protection | IP 23 / IP 34 |
| Norme | TS EN 62271-202 |
| Matériau | Béton préfabriqué |
| Type de compartiment | Un / Deux / Trois compartiments |
| Temps d’installation | 1–2 jours |
Pour des valeurs de tension ou de courant spécifiques, contactez notre équipe technique. Nous proposons des solutions adaptées à votre projet.
Demande technique →Contactez-nous pour demander nos certificats et rapports d’essai.
Voir nos documentsConsultez les modèles ci-dessous. Les plans disponibles peuvent être téléchargés ; les documents non publiés peuvent être demandés via les liens e-mail associés au modèle.
Le choix d’un poste béton ne dépend pas uniquement de ses dimensions extérieures : les équipements à installer, la puissance du transformateur et les conditions du site doivent être étudiés ensemble. Les familles MBDM et MBTM de cette page constituent un point de départ pour les dimensions et la disposition des compartiments. Les dimensions des modèles 1600 kVA sont également indiquées ; la configuration finale du poste préfabriqué et des équipements est confirmée lors de l’étude technique.
Le prix dépend des dimensions du poste, de la disposition des compartiments, de la puissance du transformateur, du périmètre des équipements, de la quantité et du lieu de livraison. Pour comparer les offres, précisez si le transformateur, les cellules MT et le tableau BT sont inclus.
Indiquez le code modèle lors de votre demande de plans techniques et de documents de projet. Les fichiers publiés peuvent être téléchargés ; pour les documents non encore disponibles en ligne, utilisez les liens de demande sur la page.
Le pays et le point de livraison, le cahier des charges, les documents requis, la quantité et le planning de livraison permettent de préparer l’offre. Les exigences spécifiques au pays et le périmètre d’expédition doivent être confirmés avec notre équipe technique avant commande.
