Anasayfa › Ürünler › Gaz İzoleli Hücreler (GIS)
Orta Gerilim Hücreleri

GAZ İZOLELİ
HÜCRELER (GIS)

Gaz izoleli hücreler (GIS / RMU), orta gerilim anahtarlama fonksiyonlarını kapalı ve kompakt bir gaz tankı içerisinde toplayarak çevresel etkilerden korunmuş, az yer kaplayan ve düşük bakım ihtiyacına yönelik dağıtım çözümleri sunar. 12 / 24 / 36 kV sınıflarındaki projeler için konfigürasyona göre değerlendirilebilir.

12 / 24 / 36 kV IEC 62271-200 Kompakt GIS / RMU SF6 Gaz Yalıtımlı
Teklif İste WhatsApp
Kompakt gaz izoleli GIS hücre genel görünümü

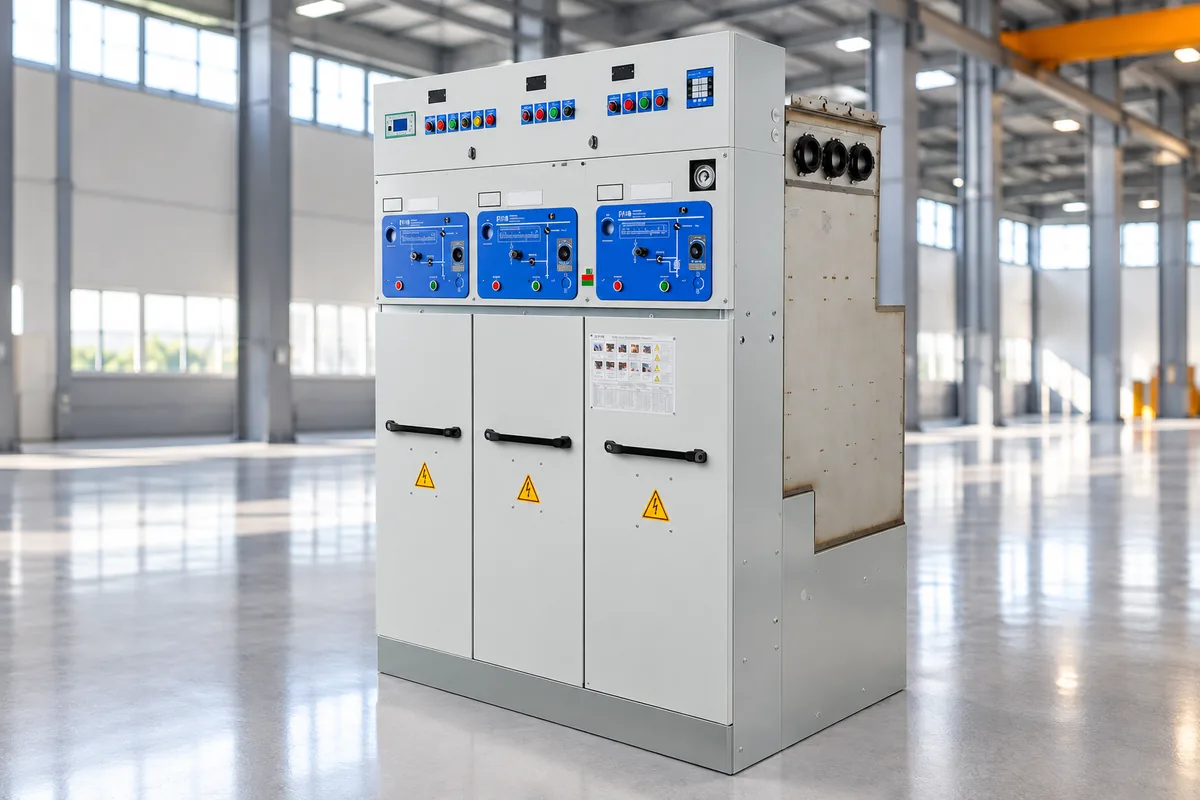

Gaz izoleli GIS RMU ön ve yan görünümü

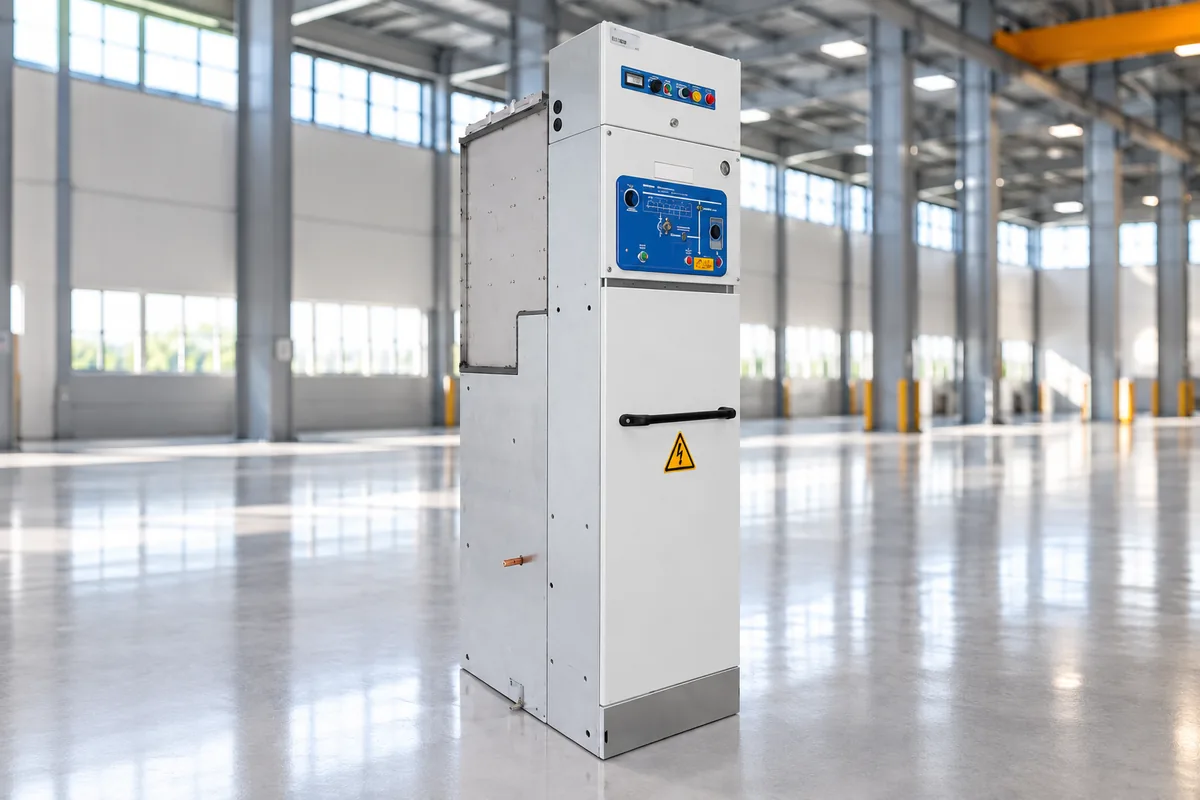

Tek modüllü gaz izoleli orta gerilim hücresi

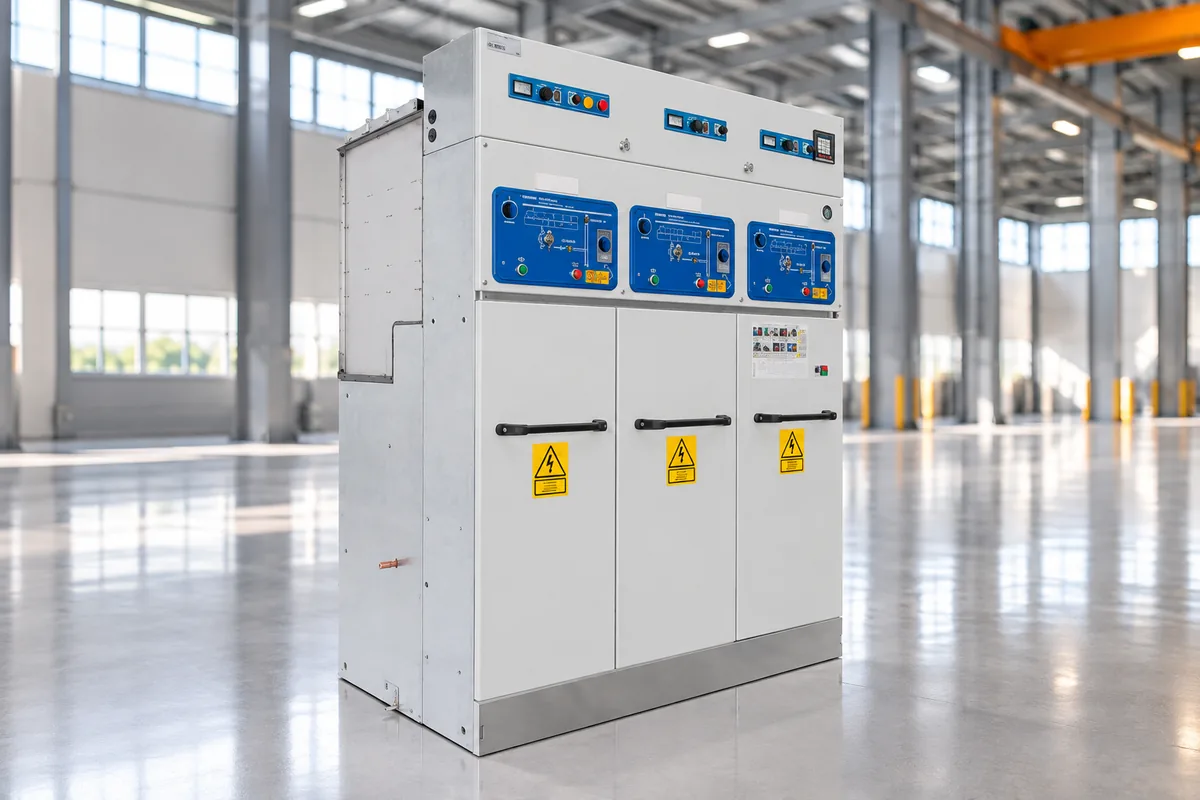

Üç fonksiyonlu gaz izoleli GIS RMU hücresi
Ürün Açıklaması

Gaz İzoleli GIS / RMU Hücreler

Gaz izoleli hücreler, bara ve anahtarlama fonksiyonlarının sızdırmaz metal tank içerisinde gaz yalıtımı altında çalıştığı kompakt orta gerilim şalt çözümleridir. Canlı parçaların kapalı tank içerisinde bulunması; toz, nem ve yabancı maddeler gibi çevresel etkilerden korunmaya yardımcı olur.

Blok tip veya modüler düzenlerde; kablo giriş/çıkış yük ayırıcısı, sigortalı trafo koruma, vakum kesicili koruma ve ölçü gibi fonksiyonlar proje tek hat şemasına göre bir araya getirilebilir. Motorlu mekanizma, uzaktan kumanda, koruma rölesi ve şebeke otomasyonu seçenekleri proje bazında değerlendirilebilir.

Megates, klasik SF6 gaz yalıtımlı GIS/RMU çözümlerini proje şartnamesine göre sunabilir. SF6 kullanmayan alternatif teknoloji için ayrı SF6-Free Gaz İzoleli Hücreler ürün ailemiz ayrıca konumlandırılacaktır.

Not: Kesin anma akımı, kısa devre dayanımı, IAC sınıfı, tank basıncı, boyutlar ve fonksiyon kombinasyonu seçilen ürün ailesi ve doğrulanmış tip-test kapsamına göre teklif aşamasında belirtilir.

Öne Çıkan Özellikler
✓
Kompakt Tasarım
Sınırlı alanlı trafo merkezleri ve dağıtım uygulamalarında düşük yer ihtiyacına yönelik yapı.
✓
Kapalı Gaz Tankı
Ana anahtarlama fonksiyonlarının çevresel etkilerden korunmasına yönelik sızdırmaz tank mimarisi.
✓
Esnek Fonksiyonlar
LBS, sigortalı trafo koruma, vakum kesicili koruma ve ölçü fonksiyonları proje bazında kombine edilebilir.
✓
630 A Sınıfı Çözümler
Sekonder dağıtım GIS/RMU pazarında 630 A bara ve anahtarlama sınıfı yaygın bir yapılandırmadır.
✓
Otomasyon Seçenekleri
Motorlu işletme, uzaktan kumanda ve dağıtım otomasyonu ekipmanları projeye göre entegre edilebilir.
✓
Geniş Uygulama Alanı
Dağıtım, yenilenebilir enerji, bina, altyapı, sanayi ve ulaşım projelerinde değerlendirilebilir.
Teknik Özellikler

Genel Teknik Veriler

Gaz İzoleli GIS / RMU — Proje Bazlı Teknik Çerçeve
Anma Gerilimi12 / 24 / 36 kV sınıfları — ürün ailesine göre
Frekans50 / 60 Hz — ürün konfigürasyonuna göre
Yalıtım OrtamıSF6 Gaz — klasik GIS/RMU ürün ailesi
Bara Anma Akımı630 A sınıfı sekonder dağıtım çözümleri yaygın
Kısa Süreli Dayanım24 kV sınıfında 20 kA / 3 s; 36 kV sınıfında 25 kA / 3 s seviyeleri piyasada mevcut
FonksiyonlarKablo LBS / Sigortalı Trafo Koruma / Vakum Kesicili Koruma / Ölçü
YapıBlok Tip veya Modüler — ürün ailesine göre
OtomasyonMotorlu işletme / uzaktan kumanda / koruma ve izleme — opsiyonel

Beton kalınlığı, IP sınıfı, sabit ölçüler ve özel mekanik detaylar proje şartnamesi incelendikten sonra teknik teklif kapsamında netleştirilir.

Teknik Sorgu →
Standartlar

Referans Standartlar

IEC 62271-200
1 kV üzeri ve 52 kV dahil metal mahfazalı AC şalt ve kontrol düzenleri için ana ürün standardı.
IEC 62271-100
Projede kullanılan yüksek gerilim AC devre kesicileri için ilgili standart.
IEC 62271-102
Ayırıcı ve topraklama anahtarları kapsamda olduğunda ilgili standart.
IEC 61869-2 / -3
Akım ve gerilim ölçü transformatörleri için ilgili standartlar.
Proje İçin Paylaşılabilen Dokümanlar
Genel Yerleşim Çizimi
Proje kapsamına göre hazırlanır
Uygunluk ve Ekipman Belgeleri
Teklif edilen kapsama göre
Teknik Teklif Dosyası
Proje verileri ve ekipman kapsamıyla birlikte

Projenizde talep edilen standart veya teknik şartnameyi bizimle paylaşabilirsiniz.

Belgelerimizi Görüntüle
Teknik Dokümanlar

Proje Dokümantasyonu

Gaz izoleli GIS/RMU teknik dokümanları proje kapsamı ve ekipman yerleşimi netleştikten sonra hazırlanır. Teklif sürecinde aşağıdaki dokümanları talep edebilirsiniz.

Genel Yerleşim Çizimi
GA / Ölçüler / Bölme Düzeni
Talep et ↗
Teknik Veri Sayfası
GIS/RMU hücre ve proje bilgileri
Talep et ↗
Ekipman Listesi
LBS / Sigorta / Kesici / Röle ve otomasyon kapsamı
Talep et ↗
Sevkiyat Bilgileri
Ölçü / ağırlık / sevkiyat bilgileri
Talep et ↗

Gaz izoleli hücre teklifi için hangi bilgiler gerekir?

Sistem gerilimi, tek hat şeması, fonksiyon dizilimi, kısa devre seviyesi, kontrol gerilimi, motorlu işletme ve otomasyon talepleri teklifin temel girdileridir.

Hava izoleli modüler hücreleri inceleyin Metal-Clad hücreleri inceleyin Tüm ürünleri inceleyin

Teklif öncesi sık sorulan sorular

GIS ve RMU arasındaki fark nedir?

GIS genel olarak gaz yalıtımlı şalt sistemlerini ifade eder. RMU ise özellikle sekonder dağıtım şebekelerinde halka besleme ve trafo koruma fonksiyonlarını kompakt biçimde bir araya getiren uygulama tipidir.

Hangi gerilim seviyelerinde kullanılabilir?

12, 24 ve 36 kV sınıflarında gaz izoleli ürün aileleri mevcuttur. Kesin ürün seçimi proje şartnamesi ve üretici teknik verisine göre yapılır.

Motorlu ve uzaktan kumandalı olabilir mi?

Evet. Uygun ürün konfigürasyonlarında motor mekanizması, yardımcı kontaklar, RTU/SCADA bağlantıları ve koruma röleleri proje bazında değerlendirilebilir.

SF6-Free seçeneğiniz var mı?

Evet. SF6 kullanmayan gaz izoleli hücre çözümlerini ayrı ürün ailesi olarak sunuyoruz; teknik yapı ve yalıtım ortamı klasik SF6 GIS/RMU ürünlerinden farklıdır.
