Orta Gerilim Hücreleri

METAL-CLAD
ÇEKMECELİ HÜCRE

Metal-Clad çekmeceli tip orta gerilim hücreleri; kesici, bara, kablo ve alçak gerilim kontrol bölümlerinin metal bölmelerle ayrıldığı, çekmeceli anahtarlama ekipmanı sayesinde bakım ve işletme esnekliği sağlayan hava yalıtımlı primer dağıtım çözümleridir. Megates ürün ailesinde 12 / 24 / 36 kV projeler için yapılandırılabilir.

12 / 24 / 36 kV IEC 62271-200 Çekmeceli Tip Hava Yalıtımlı
Teklif İste WhatsApp
Metal-Clad hücre genel görünümü

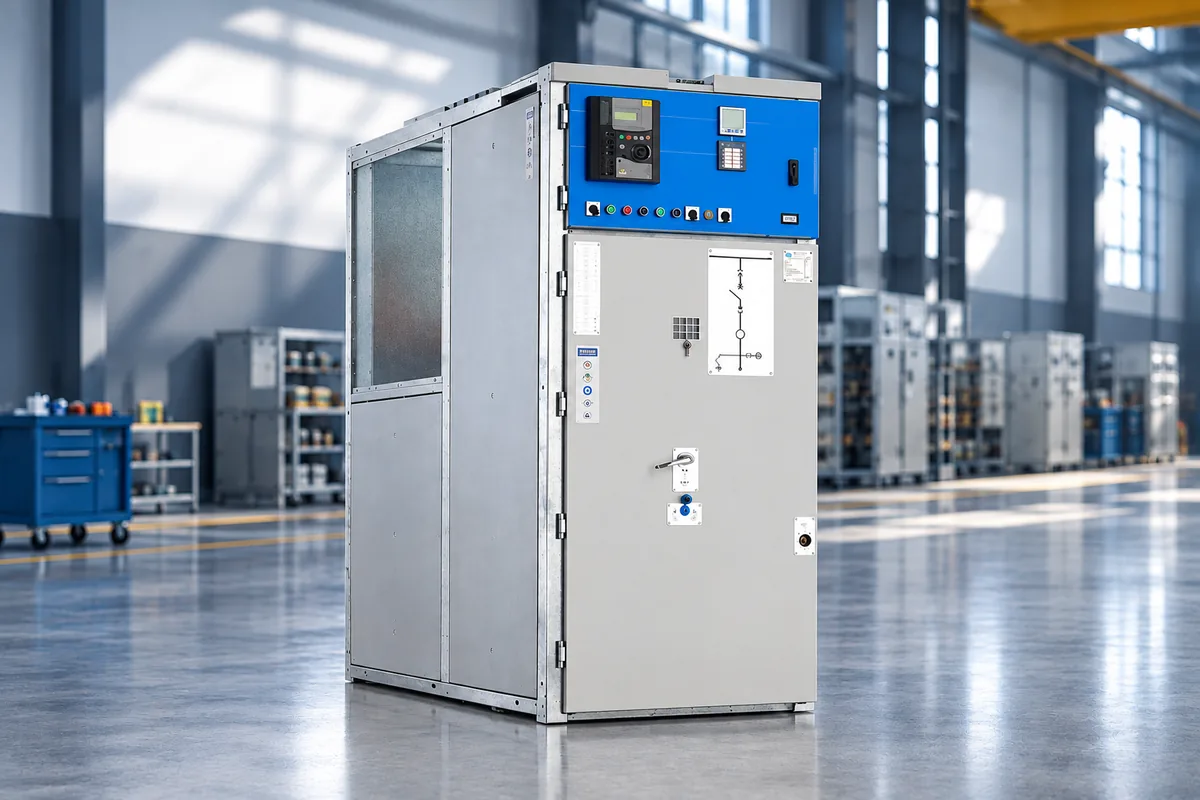

Metal-Clad çekmeceli hücre ön ve yan görünümü

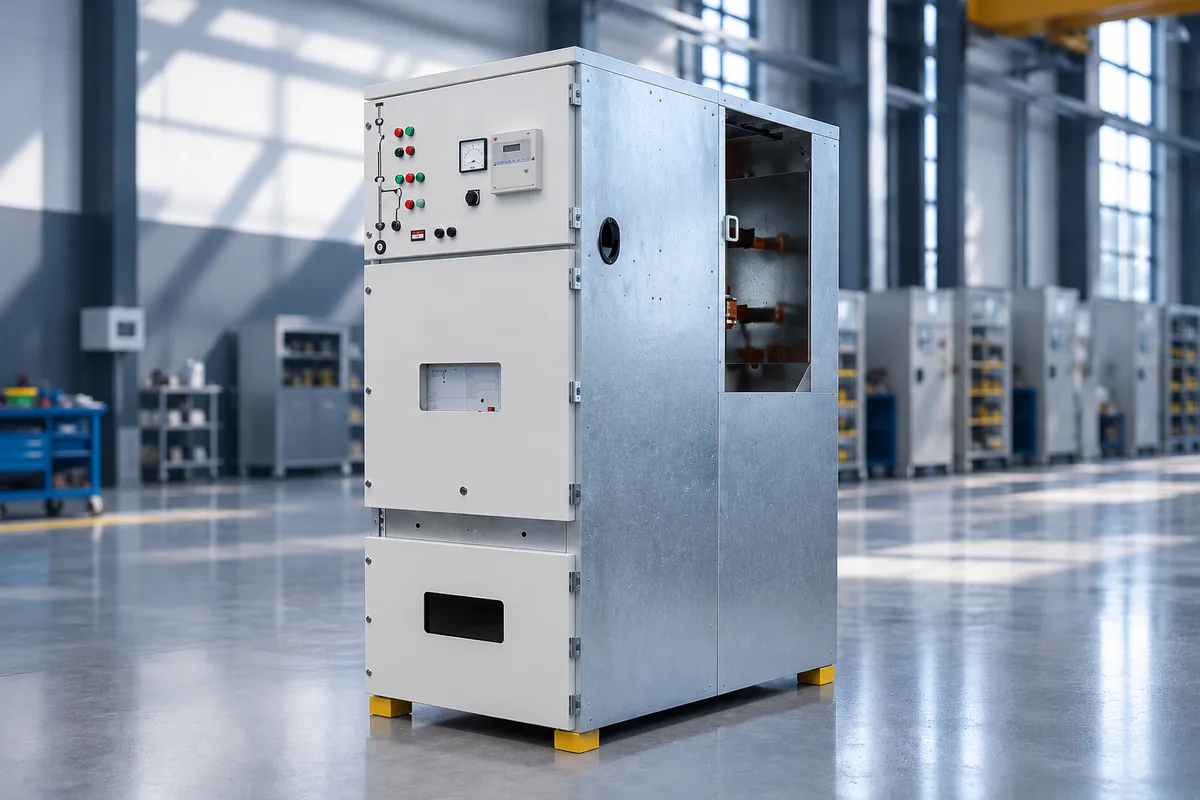

Metal-Clad orta gerilim hücresi fabrika görünümü
Ürün Açıklaması

Metal-Clad Çekmeceli Hücre

Metal-Clad çekmeceli tip hücreler, primer orta gerilim dağıtımında yüksek servis sürekliliği, güvenli işletme ve bakım kolaylığı hedefleyen metal mahfazalı ve metal bölmeli şalt çözümleridir. Kesici, bara, kablo ve alçak gerilim kontrol bölümleri birbirinden ayrılmış bir mimaride düzenlenebilir.

Çekmeceli anahtarlama düzeni sayesinde devre kesici servis, test ve ayrılmış konumlarda işletilebilir. Proje gereksinimine göre vakumlu veya SF6 devre kesici; akım ve gerilim trafoları, parafudrlar, koruma röleleri ve diğer ölçü/kumanda ekipmanlarıyla yapılandırılabilir.

Metal bölmelendirme, bir arıza halinde etkinin ilgili kompartımanda sınırlandırılmasına ve diğer fonksiyonel bölümlerin servis sürekliliğinin korunmasına yönelik bir mimari sağlar. Kesin LSC, PM ve IAC sınıfları ise teklif edilen konfigürasyon ve tip-test kapsamına göre belirtilir.

Sekonder dağıtım için daha kompakt bir çözüm arıyorsanız Metal Muhafazalı Modüler Hücreler ürün grubumuzu da inceleyebilirsiniz.

Not: Anma akımı, kısa devre dayanımı, iç ark sınıfı, IP sınıfı ve hücre ölçüleri proje şartnamesi ile seçilen kesici/ekipman konfigürasyonuna göre kesinleştirilir.

Öne Çıkan Özellikler
✓
Çekmeceli Kesici Yapısı
Anahtarlama ekipmanının servis ve bakım işlemlerinde hızlı ve güvenli şekilde ayrılabilmesine yönelik yapı.
✓
Metal Bölmelendirme
Bara, kesici, kablo ve kontrol bölümlerinin metal bariyerlerle ayrılabildiği Metal-Clad mimari.
✓
Servis Sürekliliği
Uygun konfigürasyonlarda LSC2B ve PM gibi IEC 62271-200 sınıflandırmalarıyla yapılandırılabilir.
✓
Esnek Kesici Seçimi
Proje gereksinimine göre vakumlu veya SF6 devre kesici seçenekleri değerlendirilebilir.
✓
Ölçü ve Koruma Entegrasyonu
CT, VT/PT, parafudr, koruma rölesi ve kumanda ekipmanları projeye göre entegre edilebilir.
✓
Primer Dağıtım Uygulamaları
Endüstri, enerji üretimi, altyapı ve trafo merkezi projelerinde kullanılmaya yönelik çözüm.
Teknik Özellikler

Genel Teknik Veriler

Metal-Clad Hücre — Proje Bazlı Teknik Çerçeve
Anma Gerilimi12 / 24 / 36 kV
Frekans50 / 60 Hz — Proje Bazlı
Yalıtım TipiHava Yalıtımlı
Anahtarlama EkipmanıÇekmeceli Vakum veya SF6 Devre Kesici — Proje Bazlı
IEC SınıflandırmasıLSC2B / PM gibi sınıflar uygun konfigürasyonda
İç Ark SınıfıIAC — Tip-test ve proje konfigürasyonuna göre
Anma Akımı630 – 3150 A seviyeleri piyasada yaygın; teklif konfigürasyonuna göre
Kısa Süreli Dayanım25 / 31.5 kA seviyeleri dahil proje bazlı seçenekler
FonksiyonlarGiriş / Çıkış / Bara Kuplaj / Ölçü / Bara Yükseltme ve proje bazlı düzenler

Beton kalınlığı, IP sınıfı, sabit ölçüler ve özel mekanik detaylar proje şartnamesi incelendikten sonra teknik teklif kapsamında netleştirilir.

Teknik Sorgu →
Standartlar

Referans Standartlar

IEC 62271-200
1 kV üzeri ve 52 kV dahil metal mahfazalı AC şalt ve kontrol düzenleri için ana ürün standardı.
IEC 62271-100
Projede kullanılan yüksek gerilim AC devre kesicileri için ilgili standart.
IEC 62271-102
Ayırıcı ve topraklama anahtarları kapsamda olduğunda ilgili standart.
IEC 61869-2 / -3
Akım ve gerilim ölçü transformatörleri için ilgili standartlar.
Proje İçin Paylaşılabilen Dokümanlar
Genel Yerleşim Çizimi
Proje kapsamına göre hazırlanır
Uygunluk ve Ekipman Belgeleri
Teklif edilen kapsama göre
Teknik Teklif Dosyası
Proje verileri ve ekipman kapsamıyla birlikte

Projenizde talep edilen standart veya teknik şartnameyi bizimle paylaşabilirsiniz.

Belgelerimizi Görüntüle
Teknik Dokümanlar

Proje Dokümantasyonu

Metal-Clad hücre teknik dokümanları proje kapsamı ve ekipman yerleşimi netleştikten sonra hazırlanır. Teklif sürecinde aşağıdaki dokümanları talep edebilirsiniz.

Genel Yerleşim Çizimi
GA / Ölçüler / Bölme Düzeni
Talep et ↗
Teknik Veri Sayfası
Hücre ve proje bilgileri
Talep et ↗
Ekipman Listesi
Kesici / CT / VT / Röle ve ekipman kapsamı
Talep et ↗
Sevkiyat Bilgileri
Ölçü / ağırlık / sevkiyat bilgileri
Talep et ↗

Metal-Clad hücre teklifi için hangi bilgiler gerekir?

Tek hat şeması, anma gerilimi, bara ve feeder akımı, kısa devre seviyesi, kesici tercihi, koruma rölesi, CT/VT oranları, yardımcı gerilim ve istenen IEC sınıflandırmaları teklifin temel girdileridir.

Metal muhafazalı modüler hücreleri inceleyin Tüm ürünleri inceleyin

Teklif öncesi sık sorulan sorular

Metal-Clad ile standart modüler OG hücresi arasındaki temel fark nedir?

Metal-Clad yapıda ana fonksiyonel bölümler metal bölmelerle ayrılır ve çekmeceli anahtarlama ekipmanı primer dağıtımda bakım, değişim ve servis sürekliliği açısından daha gelişmiş bir mimari sunar.

Hangi gerilim seviyelerinde sunulabilir?

Megates ürün ailesinde 12, 24 ve 36 kV projeler için değerlendirilir. Kesin elektriksel değerler proje ve tip-test kapsamına göre belirlenir.

Vakum kesici kullanılabilir mi?

Evet. Metal-Clad sistemler proje gereksinimine göre çekmeceli vakum veya uygun SF6 devre kesicilerle yapılandırılabilir.

LSC2B-PM ve IAC sınıfı sabit midir?

Hayır. Bunlar IEC 62271-200 kapsamındaki ürün sınıflandırmalarıdır ve yalnızca teklif edilen tasarımın doğrulanmış tip-test kapsamıyla eşleştiğinde kesin ürün özelliği olarak belirtilir.
