Orta gerilim dağıtım şebekeleri, sanayi tesisleri, trafo merkezleri ve altyapı projeleri için XLPE yalıtımlı enerji kabloları; gerilim sınıfı, iletken, damar yapısı, ekran, zırh ve dış kılıf gereksinimine göre partner ürün olarak proje bazında tedarik edilir.
XLPE (cross-linked polyethylene / çapraz bağlı polietilen) yalıtımlı orta gerilim kabloları, sabit tesislerde enerji iletimi ve dağıtımı için kullanılan güç kablolarıdır. Şebeke gerilimi, kurulum şekli ve proje şartnamesine bağlı olarak farklı iletken, ekran, zırh ve dış kılıf kombinasyonlarıyla seçilir.
Megates bu ürün grubunu kendi OG hücre ve trafo merkezi projelerini tamamlayan partner ürün / proje bazlı tedarik kapsamında sunar. Nihai kablo kodu, kesiti ve konstrüksiyonu teklif edilen üreticinin teknik föyü üzerinden teyit edilir.
IEC 60502-2 standardının kapsamı, 6 kV'dan 30 kV'a kadar anma gerilimlerine (Um 36 kV'a kadar) sahip ekstrüde katı yalıtımlı güç kablolarını kapsar.

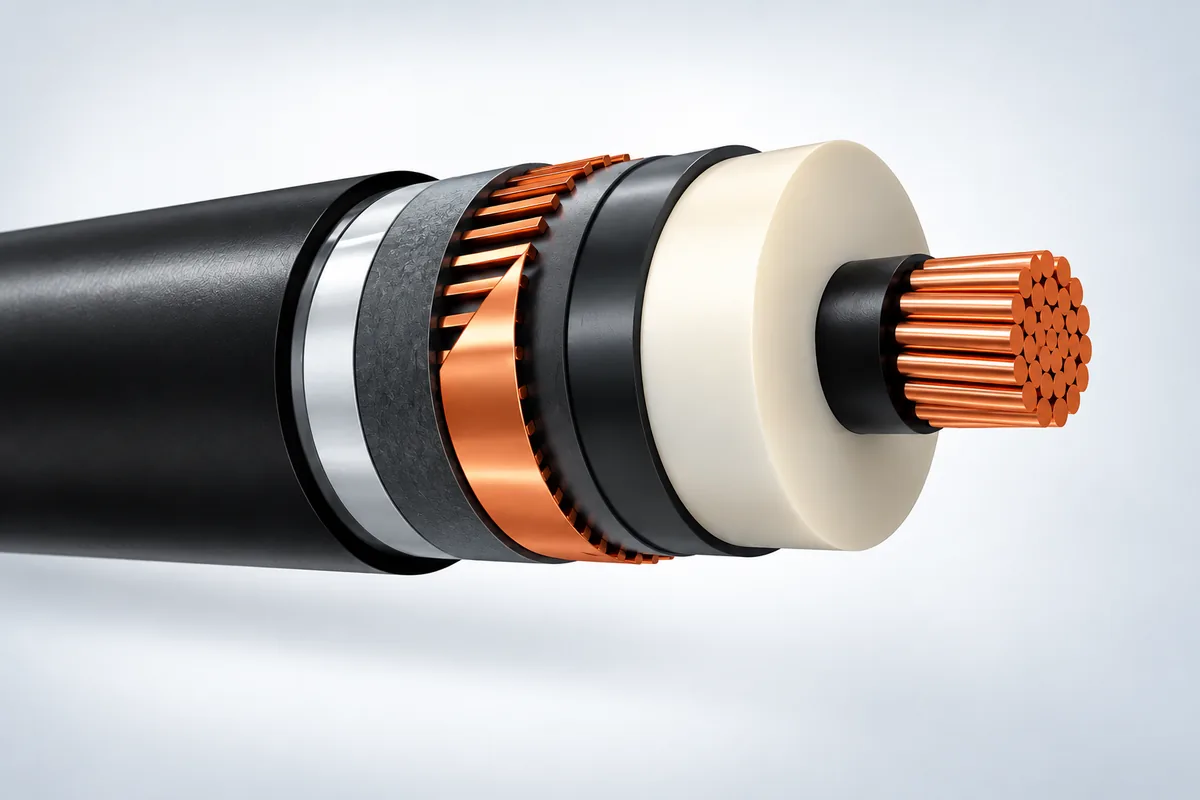

Bakır iletkenli, XLPE yalıtımlı ve metalik ekranlı tek damarlı OG kablo. Trafo merkezi ve endüstriyel dağıtım bağlantılarında proje bazlı seçilebilir.
Cu • Single Core • ScreenedAlüminyum iletkenli tek damarlı XLPE kablo. Uzun metrajlı dağıtım ve altyapı projelerinde teknik ve ticari gereksinime göre değerlendirilebilir.

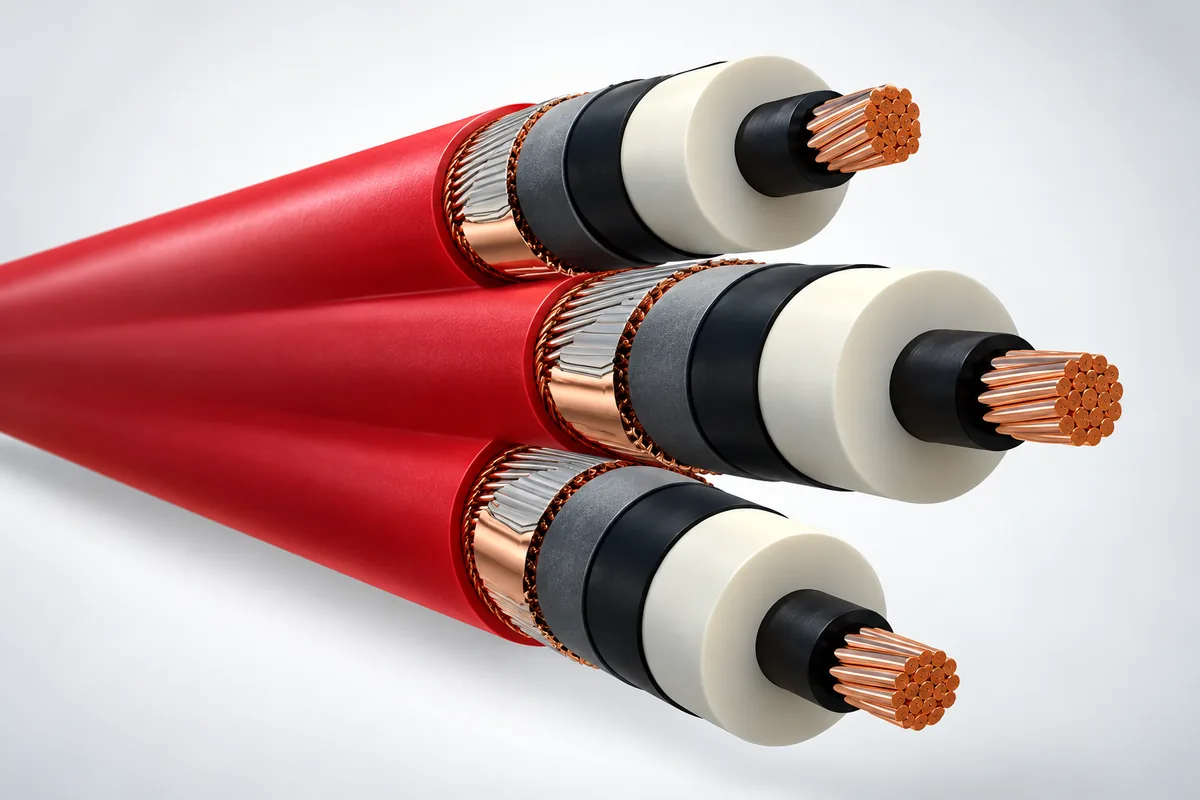

Al • Single Core • ScreenedÜç fazın tek kablo konstrüksiyonunda toplandığı OG kablo yapısı. Proje ve gerilim sınıfına göre ekran ve mekanik koruma seçenekleri değişir.
3 Core • Project BasedToprak altı, kanal veya mekanik etki riski bulunan uygulamalar için uygun zırh konstrüksiyonu ürün ailesine göre seçilebilir.
Armoured OptionYangın sırasında düşük duman ve korozif gaz gereksinimi bulunan projelerde üretici portföyündeki halojensiz dış kılıf seçenekleri değerlendirilebilir.
LSZH OptionSu bariyeri, farklı ekran kesiti, özel dış kılıf veya saha şartlarına yönelik ek gereksinimler üretici teknik föyü üzerinden netleştirilir.
Custom Specification| Yaygın Gerilim Sınıfları | 6/10 kV • 8.7/15 kV • 12/20 kV • 18/30 kV |
| Maksimum Sistem Gerilimi | Ürün sınıfına göre Um 36 kV'a kadar |
| İletken | Bakır (Cu) / Alüminyum (Al) — ürün ailesine göre |
| Damar Yapısı | Tek damarlı / üç damarlı — gerilim ve ürün ailesine göre |
| Yalıtım | XLPE (çapraz bağlı polietilen) |
| Metalik Ekran | Bakır tel / bakır bant / üretici serisine göre eşdeğer yapı |
| Zırh | Zırhlı veya zırhsız; montaj ve ürün konstrüksiyonuna göre |
| Dış Kılıf | PVC / PE / halojensiz-LSZH seçenekleri ürün ailesine göre |
| Kesit | Üretici ürün serisi ve proje akım taşıma hesabına göre belirlenir |
| Kullanım | Dağıtım şebekeleri, sanayi tesisleri ve sabit OG enerji iletim uygulamaları |
Teklif talebinde yalnızca kablo kesitini yazmak çoğu zaman yeterli değildir. Gerilim sınıfı, iletken malzemesi, damar sayısı, ekran/zırh yapısı, dış kılıf, toplam metraj ve teslimat noktası uygun ürünün seçilmesi için birlikte değerlendirilmelidir.
IEC gerilim sınıflandırmasında 18/30 kV kablolar için maksimum sistem gerilimi Um 36 kV seviyesine karşılık gelir. Nihai seçim şebeke topraklama düzeni ve proje şartnamesiyle teyit edilmelidir.
Akım taşıma kapasitesi, kesit, ağırlık, bağlantı ekipmanları, saha koşulları ve bütçe birlikte değerlendirilmelidir. Teklif aşamasında tercih edilen iletkeni belirtmeniz yeterlidir.
Hayır. Mekanik koruma ihtiyacı, döşeme şekli ve kablo konstrüksiyonu projeye göre değişir. Zırh tipi de tek damarlı ve üç damarlı kablolarda farklı teknik değerlendirme gerektirebilir.
Kablo aksesuarları ayrı ürün grubu olarak proje bazında değerlendirilebilir. Kablo gerilimi, kesiti ve ekran yapısı paylaşıldığında uyumlu aksesuar seçimi yapılabilir.
