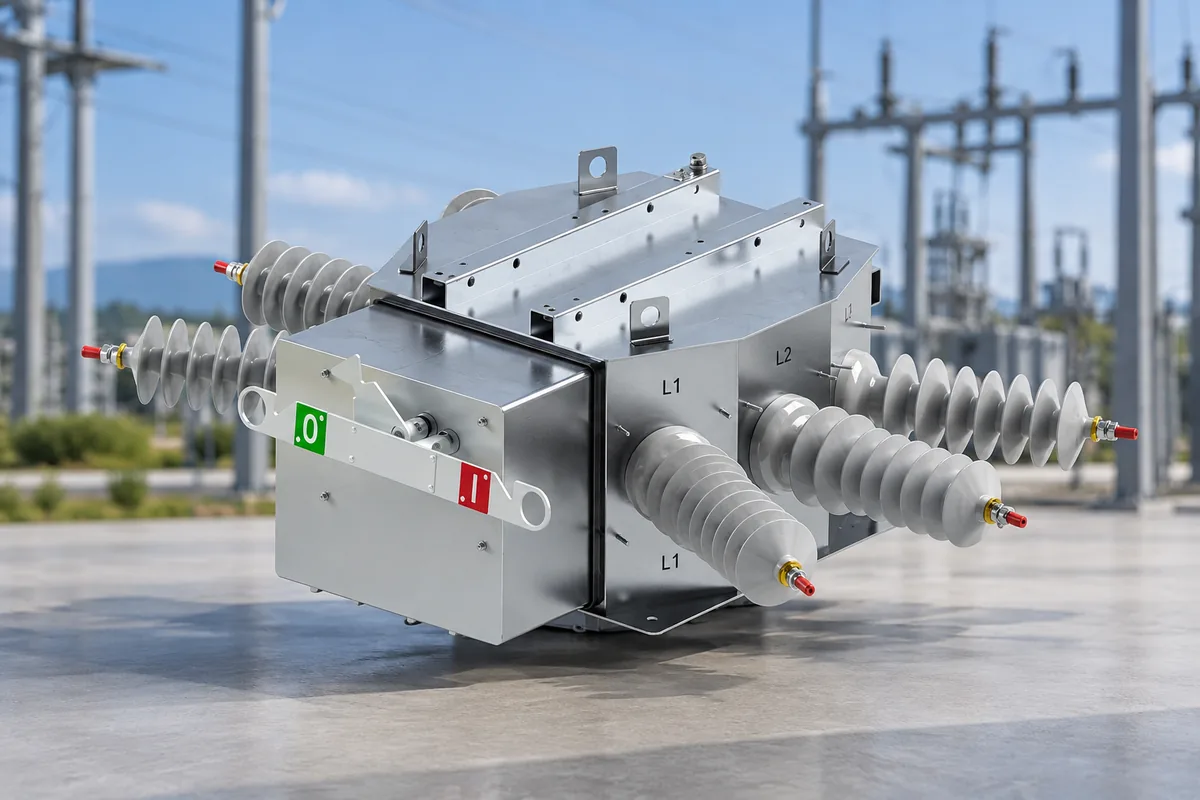

36 kV'a kadar orta gerilim havai dağıtım şebekeleri için otomatik seksiyoner çözümü. Şebekedeki geçici ve kalıcı arızaların yönetiminde upstream recloser veya kesiciyle koordineli çalışarak arızalı hattın seçici biçimde ayrılmasına yardımcı olur.
Auto Sectionalizer, orta gerilim havai dağıtım şebekelerinde arızalı hattın seçici olarak ayrılmasına yardımcı olan otomatik bir hat seksiyoneridir. Recloser gibi arıza akımını kesmek için değil, upstream koruma cihazının açma-kapama çevrimleriyle koordineli çalışmak üzere kullanılır.
Sistem, arıza akımı geçişlerini veya upstream açma olaylarını algılayıp sayabilir. Ayarlanan sayım değerine ulaşıldığında, upstream recloser veya kesici hattı gerilimsiz bıraktığı anda seksiyoner açarak arızalı bölümü şebekeden ayırır. Böylece upstream cihaz tekrar kapandığında sağlıklı hat bölümlerinin enerjilenmesi mümkün hale gelir.
Megates bu ürünü partner ürün / proje bazlı tedarik kapsamında sunar. Kontrol ünitesi, haberleşme, motor mekanizması, sensörler ve aksesuarlar proje şartnamesine göre belirlenir.
Önemli: Auto Sectionalizer bir recloser değildir. Kesin arıza akımı kesme görevi, upstream recloser veya kesici tarafından gerçekleştirilir. Sectionalizer uygun gerilimsiz aralıkta hattı ayırır.
| Anma Gerilimi | 36 kV |
| Anma Akımı | 630 A |
| Kısa Devre Seviyesi | 12.5 kA — kesin görev ve süre üretici teknik föyüne göre |
| Sistem Tipi | Üç Fazlı Otomatik Hat Seksiyoneri |
| Uygulama | Havai Orta Gerilim Dağıtım Şebekeleri |
| Çalışma Prensibi | Upstream recloser / kesici ile koordineli arıza sayma ve gerilimsiz aralıkta açma |
| Kontrol | Elektronik kontrol ünitesi — ürün konfigürasyonuna göre |
| Haberleşme | Opsiyonel — protokol ve arayüz proje bazlı |
| Montaj | Havai hat / direk tipi uygulama — proje bazlı |
İzolasyon seviyesi, kısa devre dayanım süresi, mekanik ömür, koruma sınıfı, kontrol gerilimi, haberleşme protokolü ve sensör yapısı teklif edilen ürünün üretici teknik dokümanına göre kesinleştirilir.
Auto Sectionalizer teknik dokümanları teklif edilen partner ürün konfigürasyonuna göre paylaşılır.
Şebeke gerilimi, anma akımı, kısa devre seviyesi, upstream recloser/kesici bilgileri, sayım ayarı, kontrol ve haberleşme ihtiyaçları doğru ürün seçimi için gereklidir.
Hayır. Recloser arıza akımını kesip tekrar kapama yapabilen bir koruma cihazıdır. Sectionalizer ise upstream cihazın açma çevrimlerini takip eder ve gerilimsiz aralıkta hattı ayırır.
Evet. Gösterilen partner ürün 36 kV, 630 A ve 12.5 kA sınıfındadır. Nihai teknik değerler üretici datasheet'i ile teyit edilir.
Kontrol ve haberleşme fonksiyonları ürünün kontrol ünitesine ve proje şartnamesine göre opsiyonel olarak değerlendirilebilir.
