XLPE orta gerilim kablolarının hücre, trafo, RMU ve diğer OG ekipmanlarına güvenli şekilde bağlanması için dahili ve harici terminasyonlar, ekranlı separable connector çözümleri ve tamamlayıcı bağlantı aksesuarları proje bazlı olarak tedarik edilir.
Kablo başlığı seçimi yalnızca gerilim sınıfına göre yapılmaz. Kablonun iletken kesiti, izolasyon çapı, ekran yapısı, kullanılacağı ekipman buşingi/interface tipi, iç veya dış ortam koşulları ve bağlantı şekli birlikte değerlendirilmelidir. Aşağıdaki ürünler partner üretici ve proje şartnamesine göre seçilir.

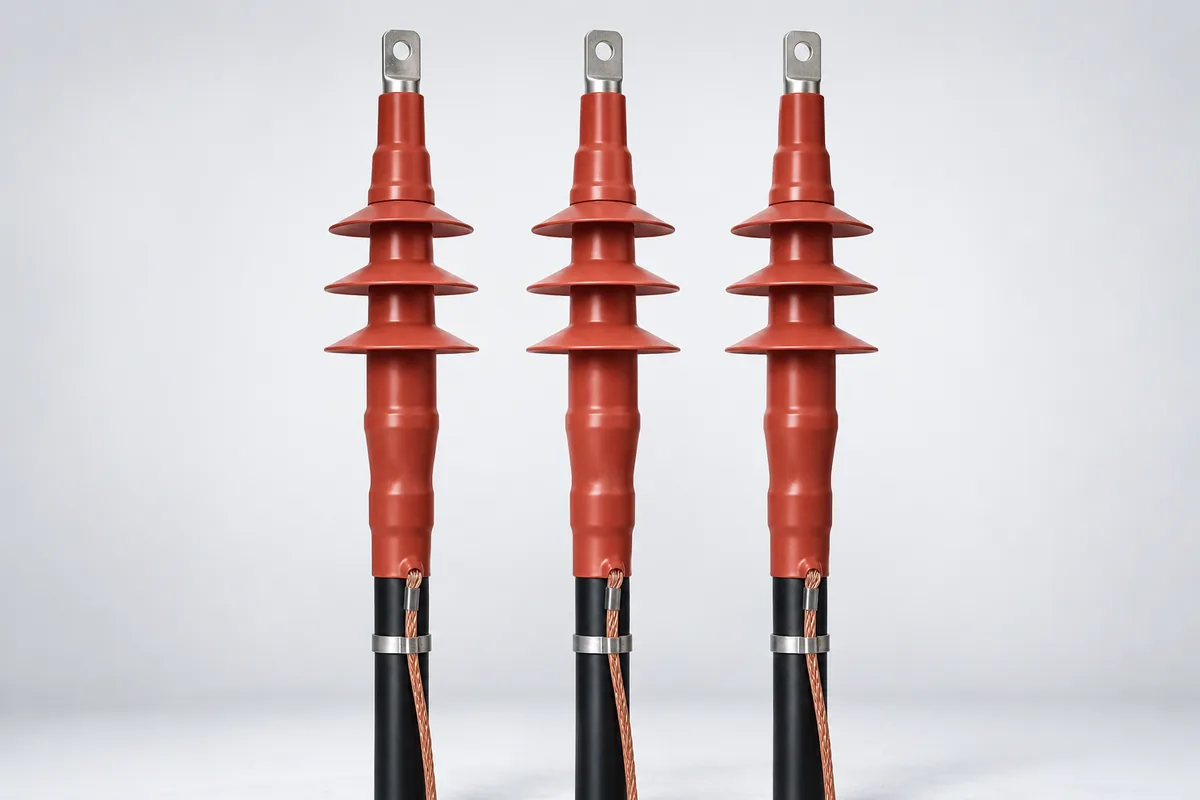

OG hücre, trafo merkezi ve benzeri kapalı alan uygulamalarında XLPE kablonun ekipmana veya bara bağlantısında kullanılan terminasyon çözümüdür. Ürün serisine göre heat-shrink, cold-shrink veya premoulded teknolojiler bulunabilir.

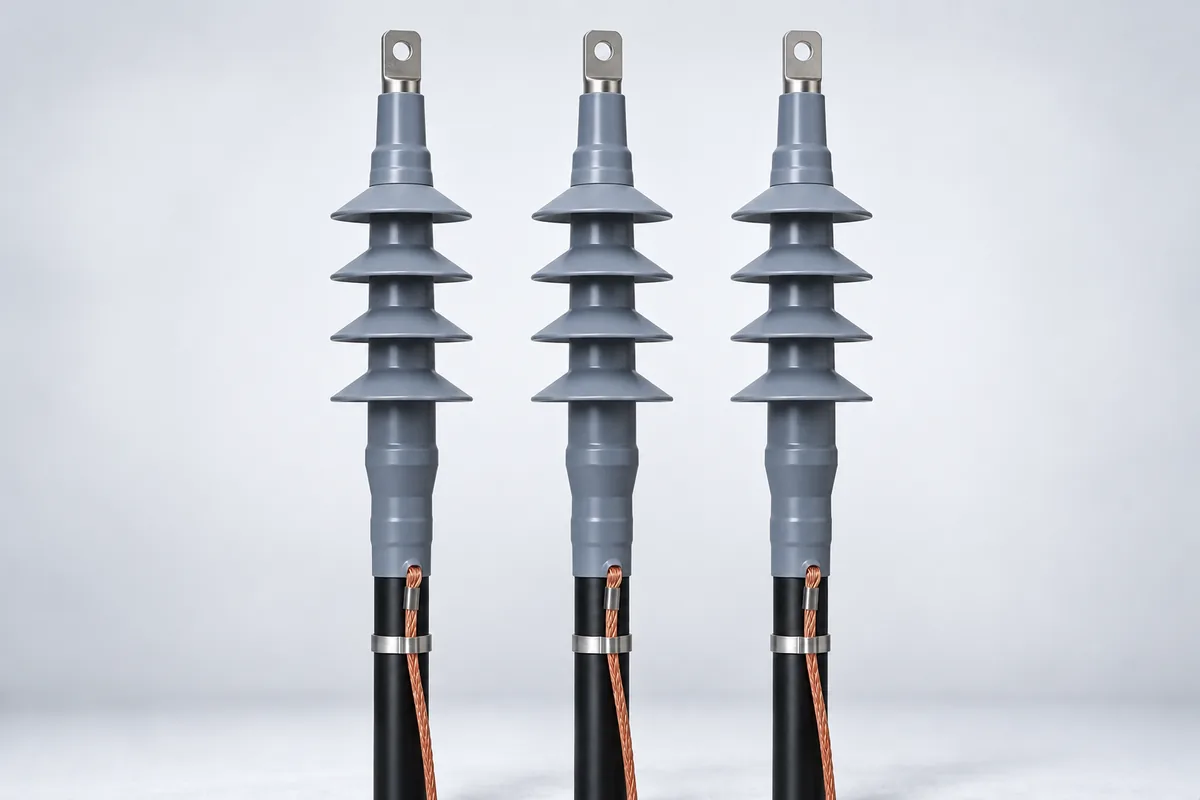

Açık saha ve hava koşullarına maruz kalan bağlantılar için tasarlanan terminasyon ailesidir. Creepage mesafesi, malzeme ve çevresel dayanım üretici tasarımı ve saha şartlarına göre seçilir.

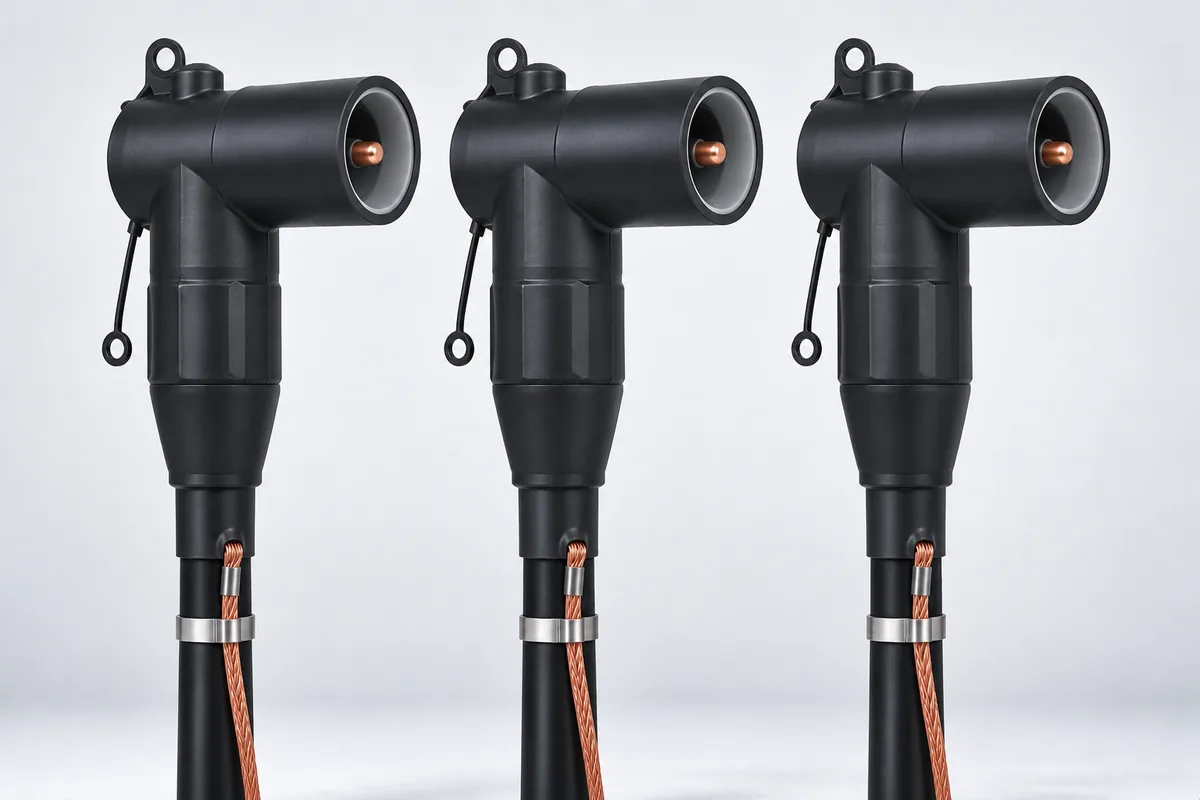

Ekranlı, ayrılabilir kablo bağlantı sistemlerinin 90° dirsek geometrili çeşididir. RMU, GIS, trafo ve kompakt şalt ekipmanlarında uygun buşing/interface ile birlikte kullanılır.

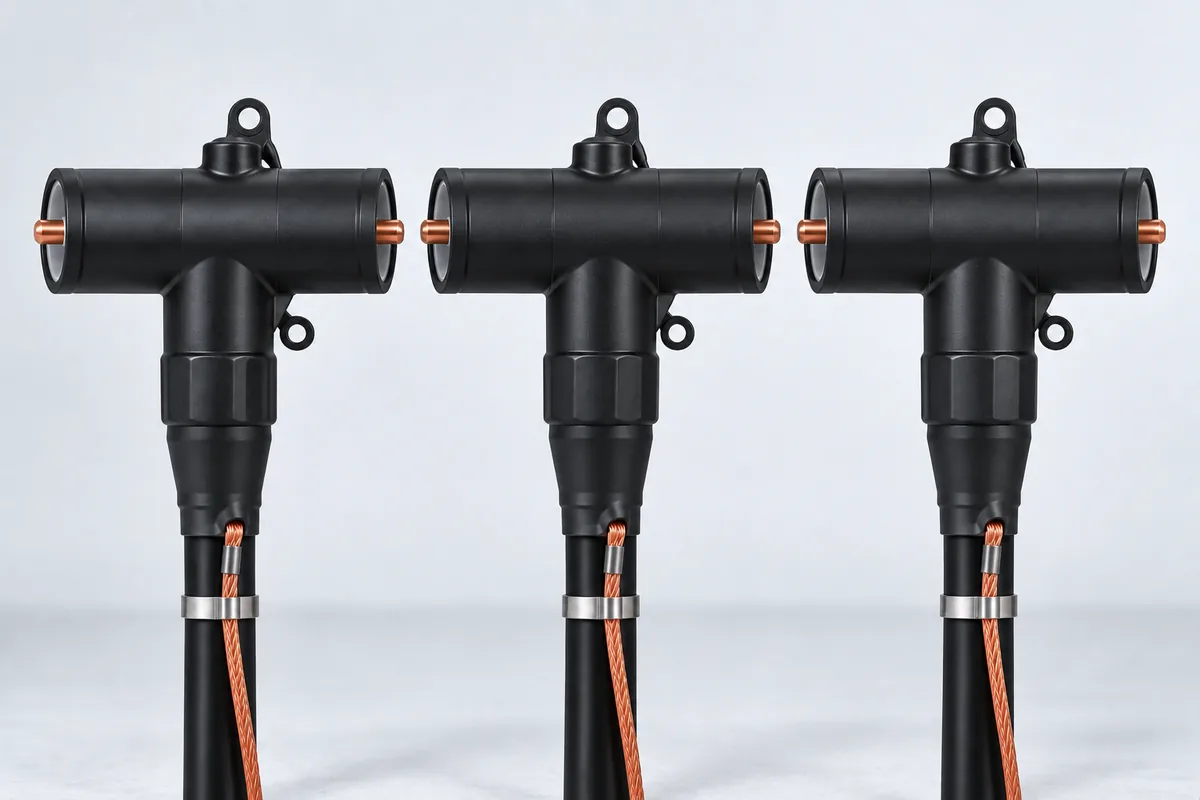

T gövdeli ekranlı separable connector; uygun ekipman buşinglerinde kompakt ve tam ekranlı kablo bağlantısı sağlar. Bağlantı arayüzü, akım sınıfı ve kablo boyutları teklif edilen ürün serisiyle teyit edilir.

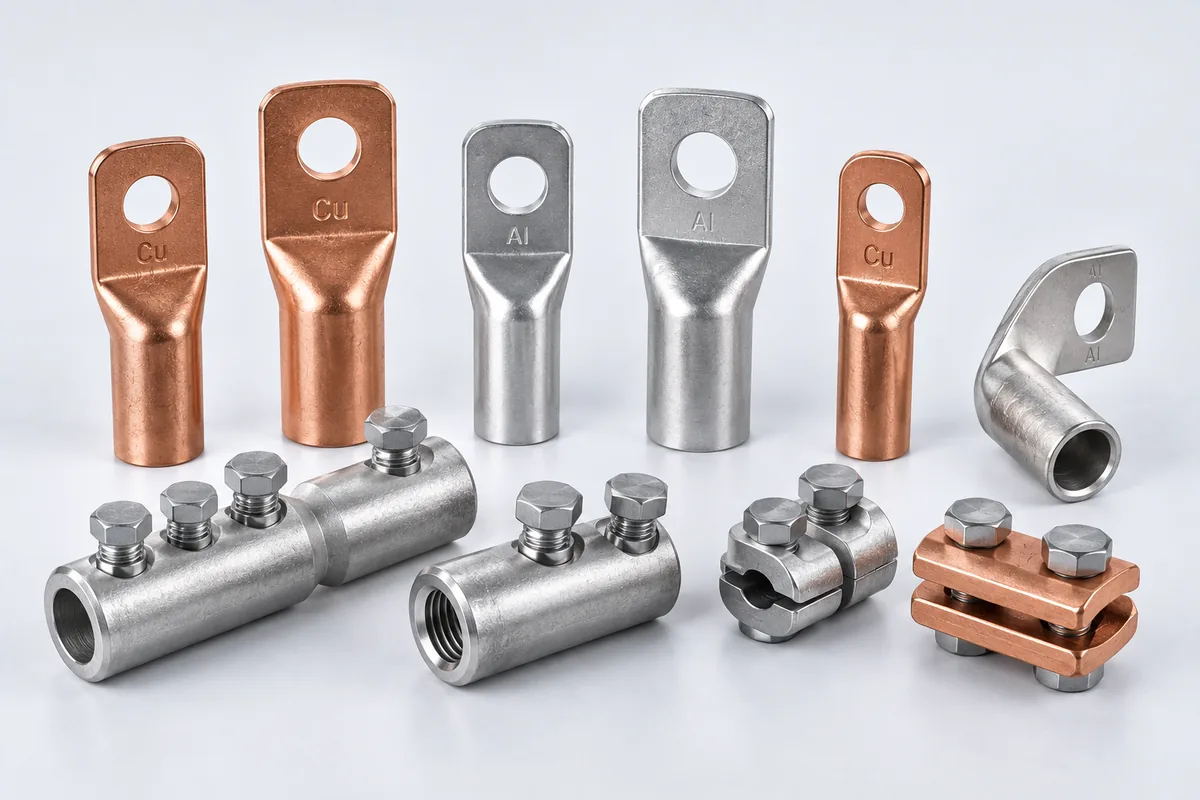

Bakır veya alüminyum iletkenlerin terminasyon ve bağlantılarında kullanılan pabuç, mekanik/shear-bolt konnektör ve tamamlayıcı bağlantı elemanlarıdır. İletken malzemesi ve kesitiyle uyumlu ürün seçilmelidir.
| Standart Referansı | IEC 60502-4:2023 |
| Kapsam | 3.6/6 (7.2) kV'dan 18/30 (36) kV'a kadar kablo aksesuarlarının tip test gereksinimleri |
| Uyumlu Kablo | XLPE / ekstrüde yalıtımlı OG güç kabloları — ürün serisine göre |
| Terminasyon Tipleri | Dahili / Harici |
| Separable Connector | L Tip (Elbow) / T Tip (Tee) — ekipman interface'ine göre |
| Bağlantı Elemanları | Cu / Al pabuçlar, mekanik veya shear-bolt konnektörler |
| Kesit Aralığı | Üretici ürün ailesi ve kablo ölçülerine göre teyit edilir |
Özellikle L ve T tip separable connector seçiminde sadece “24 kV” veya “36 kV” bilgisi yeterli olmayabilir. Kablo kesiti, izolasyon çapı ve bağlanacağı hücre/RMU/trafo buşing interface'i birlikte değerlendirilmelidir.
Dahili terminasyonlar kapalı ortam kullanımı için, harici terminasyonlar ise dış çevre koşullarına maruz kalan uygulamalar için seçilir. Nihai ürünün creepage ve çevresel dayanım değerleri üretici datasheet'iyle teyit edilmelidir.
İkisi de separable connector ailesinde yer alabilir ancak geometrileri ve ekipman bağlantı düzenleri farklıdır. Uygun seçim, bağlanacak buşing/interface ve kablo özelliklerine göre yapılır.
Ürün setine göre dahil veya ayrı olabilir. Teklifte kablo kesiti ve iletken malzemesi belirtilirse uygun pabuç veya mekanik konnektör kapsamı ayrıca netleştirilir.
