Dağıtım transformatörleri, orta gerilim seviyesindeki elektrik enerjisinin alçak gerilim dağıtım seviyesine dönüştürülmesinde kullanılan temel güç ekipmanlarıdır. Megates, proje gereksinimine göre yağlı tip ve kuru tip dağıtım transformatörü çözümlerini partner ürün / proje bazlı tedarik kapsamında sunar.

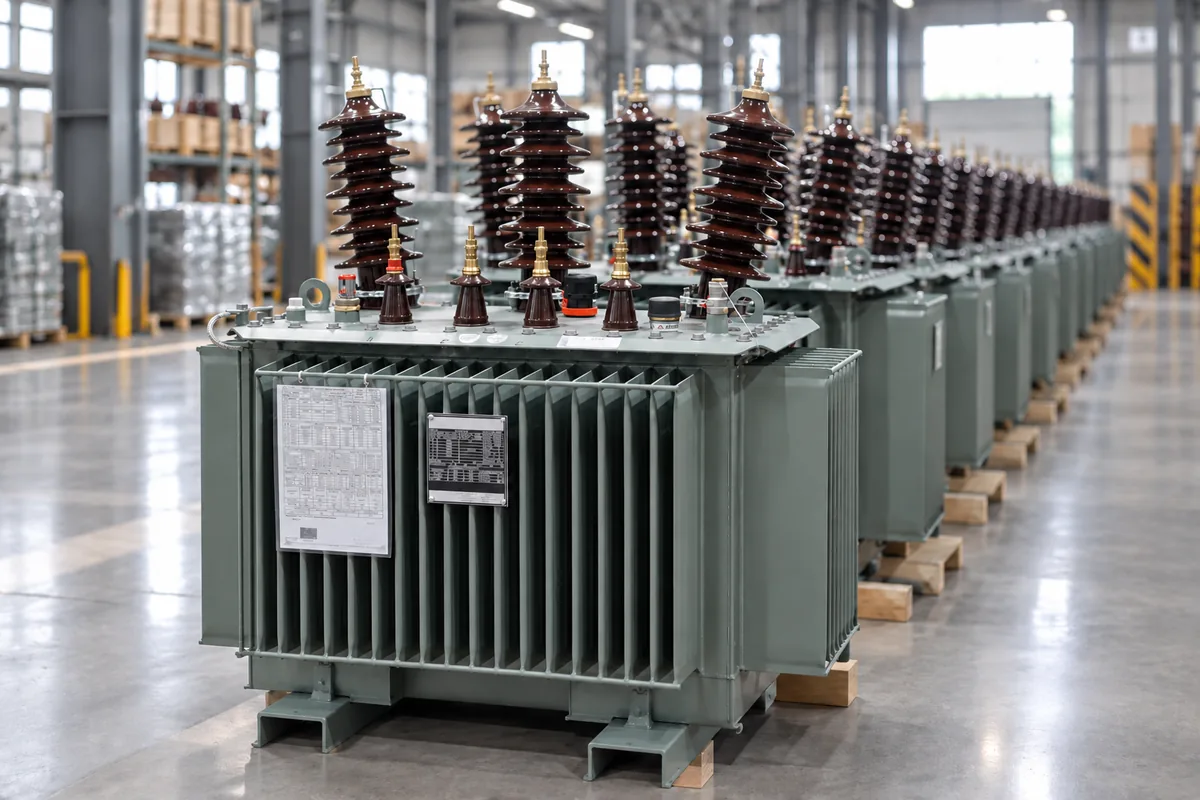

Yağlı dağıtım transformatörleri, elektrik dağıtım şebekelerinde orta gerilimden alçak gerilime enerji dönüşümünün temel ekipmanıdır. Üç fazlı, mineral yağ veya projeye uygun alternatif sıvılarla doldurulmuş tasarımlar; trafo merkezleri, sanayi tesisleri, yenilenebilir enerji, altyapı ve ticari projelerde kullanılabilir.

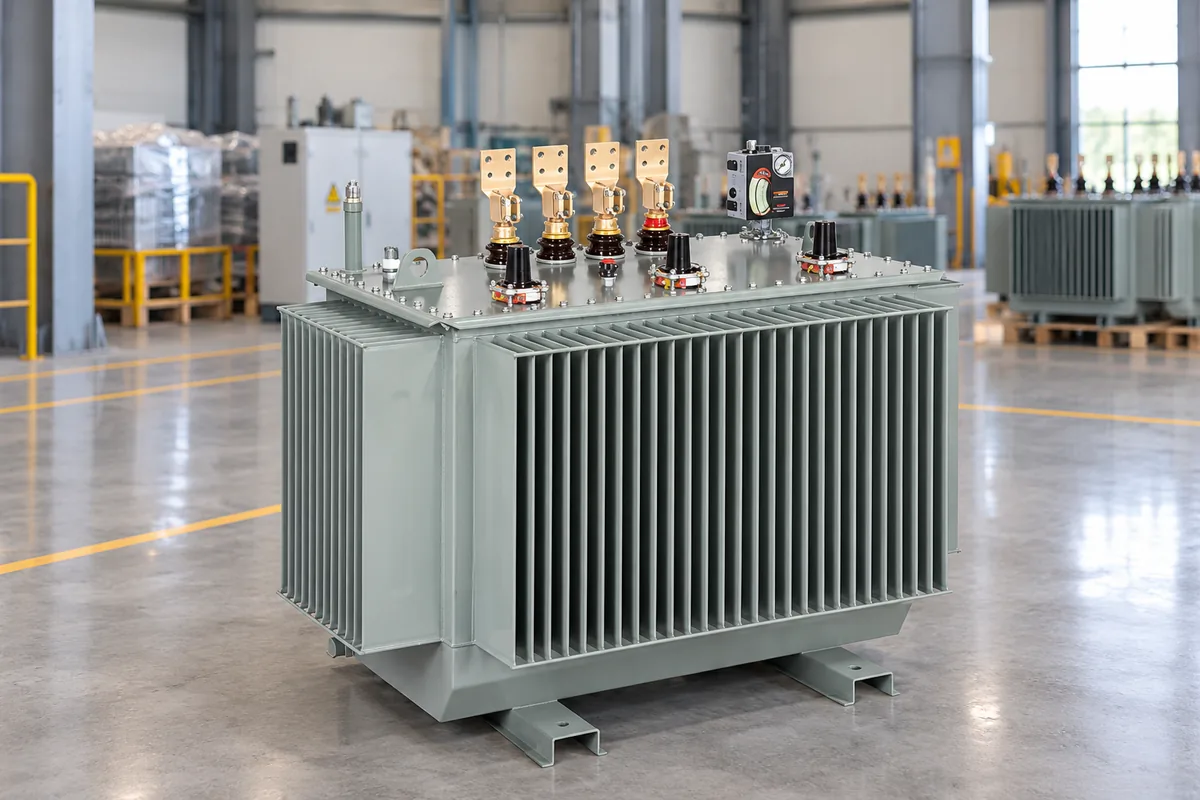

Hermetik tip tasarımda yağ genleşmesi esnek tank/radyatör yapısı veya ürün tasarımına bağlı kapalı genleşme sistemiyle karşılanır ve yağın dış atmosferle doğrudan teması sınırlandırılır. Konservatörlü tip transformatörler ise ayrı yağ genleşme tankı ile yapılandırılır. Ürün tipi proje şartnamesine göre seçilir.
Megates, dağıtım transformatörlerini partner ürün / proje bazlı tedarik kapsamında sunar. Primer gerilim, sekonder gerilim, güç, kayıp sınıfı, kısa devre empedansı, vektör grubu, bakır/alüminyum sargı, kademe ayarı ve aksesuarlar proje gereksinimine göre belirlenir.
Not: Görseller farklı yağlı trafo konstrüksiyonlarını temsil edebilir. Kesin hermetik/konservatörlü yapı, güç, kayıplar, Uk%, ses seviyesi, ölçü ve ağırlık teklif edilen üreticinin onaylı teknik föyü ile teyit edilir.
| Primer Gerilim | 36 kV'a kadar — proje bazlı |
| Sekonder Gerilim | 0.4 kV ve proje gereksinimine göre diğer dağıtım seviyeleri |
| Frekans | 50 / 60 Hz — proje bazlı |
| Faz | Üç Faz |
| Yalıtım / Soğutma Ortamı | Mineral yağ; ester veya diğer uygun sıvılar ürün ailesine göre |
| Tank Yapısı | Hermetik veya konservatörlü — proje bazlı |
| Sargı | Bakır / Alüminyum — şartnameye göre |
| Anma Gücü | Dağıtım uygulamalarında geniş kVA aralığı; kesin güç proje bazlı |
| Vektör Grubu / Uk% | Şebeke ve şartname gereksinimine göre |
| Standart | IEC 60076 serisi / ilgili yerel şartnameler |
Beton kalınlığı, IP sınıfı, sabit ölçüler ve özel mekanik detaylar proje şartnamesi incelendikten sonra teknik teklif kapsamında netleştirilir.
Teknik Sorgu →Projenizde talep edilen standart veya teknik şartnameyi bizimle paylaşabilirsiniz.
Belgelerimizi GörüntüleDağıtım transformatörü teknik dokümanları proje kapsamı ve ekipman yerleşimi netleştikten sonra hazırlanır. Teklif sürecinde aşağıdaki dokümanları talep edebilirsiniz.

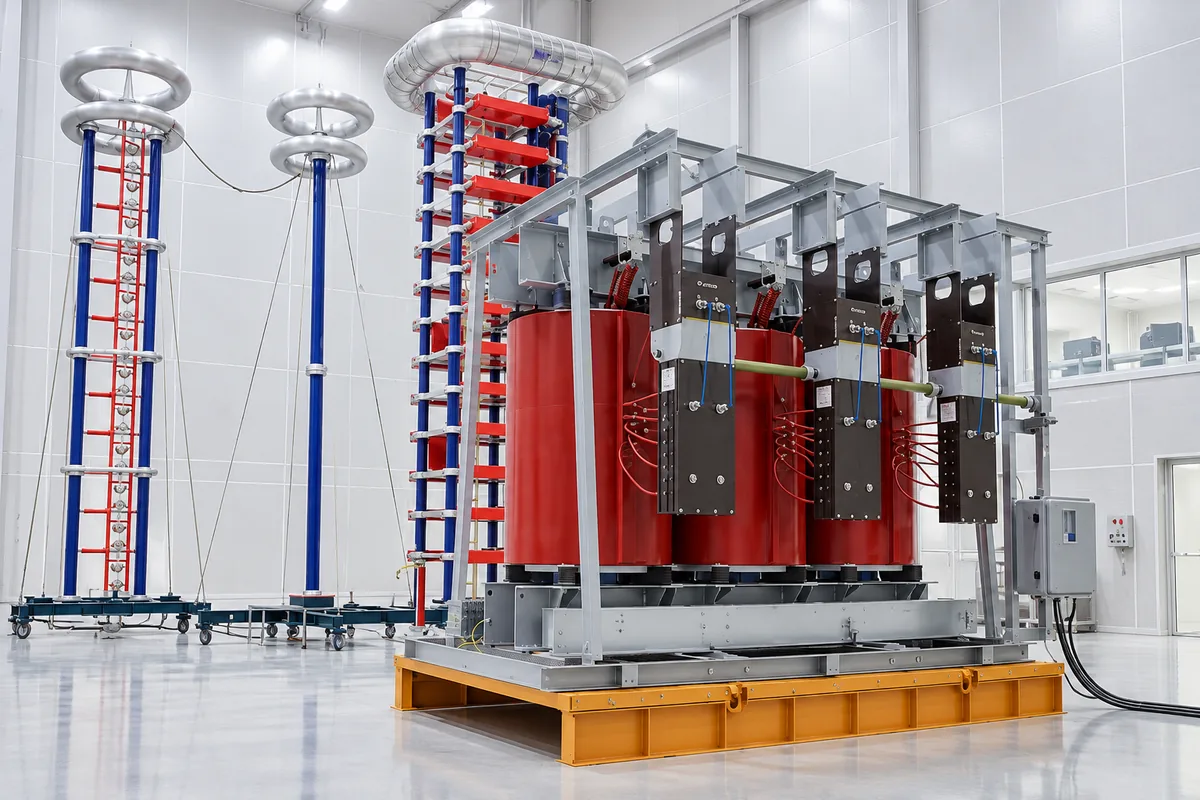

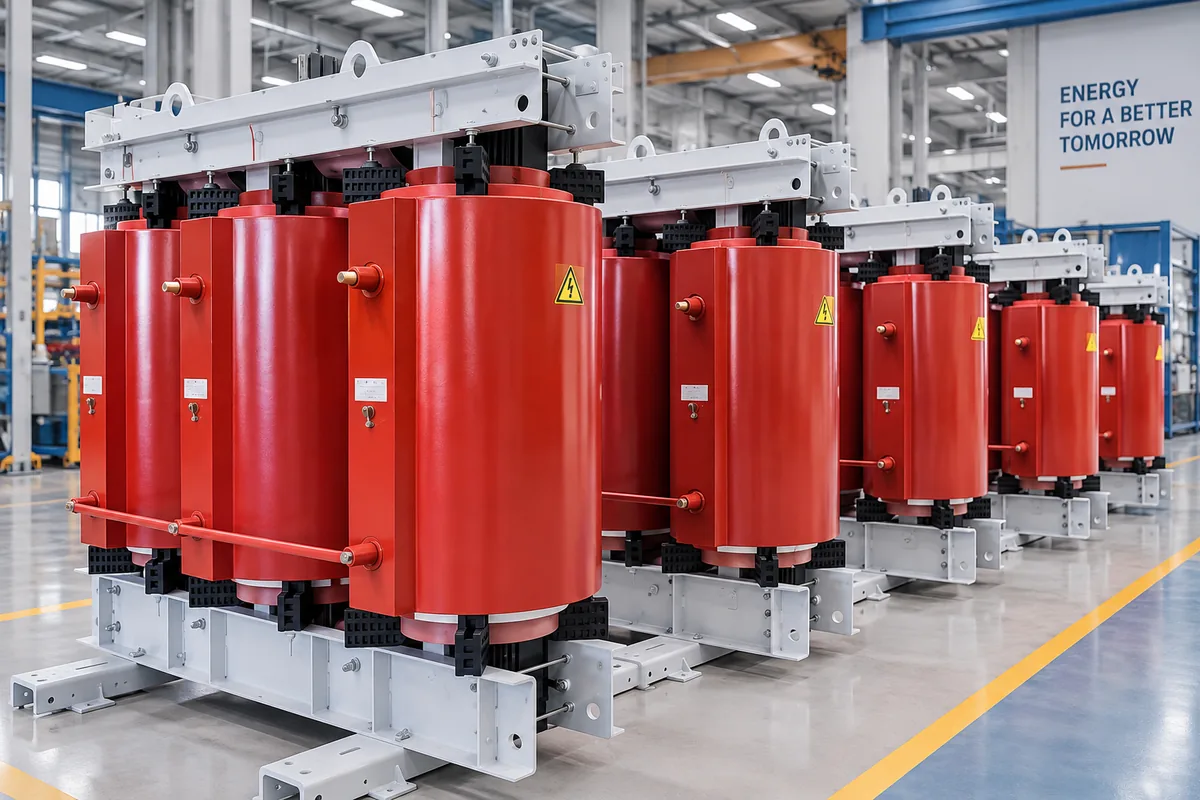

Dökme reçineli (cast resin) kuru tip transformatörler, yağ kullanmadan hava ile soğutulan ve özellikle iç ortam, bina, sanayi, altyapı ve yangın güvenliğinin ön planda olduğu projelerde tercih edilen dağıtım transformatörü çözümleridir.
Sargıların epoksi reçine sistemiyle kapsüllenmesi; neme, toza ve çevresel etkilere karşı dayanımın artırılmasına yardımcı olur. Yağ haznesi bulunmaması sayesinde yağ sızıntısı kaynaklı işletme riskleri ortadan kalkar.
Megates kuru tip transformatörleri partner ürün / proje bazlı tedarik kapsamında sunar. Güç, primer/sekonder gerilim, bakır/alüminyum sargı, kayıp seviyesi, Uk%, vektör grubu, muhafaza kabini ve soğutma tipi proje şartnamesine göre seçilir.
| Teknoloji | Dökme Reçineli (Cast Resin) Kuru Tip |
| Standart | IEC 60076-11 / IEC 60076 serisi |
| Faz | Üç Faz — proje bazlı |
| Primer Gerilim | Proje ve ürün ailesine göre |
| Sekonder Gerilim | 0.4 kV ve proje gereksinimine göre diğer seviyeler |
| Sargı | Bakır / Alüminyum — şartnameye göre |
| Soğutma | Doğal hava / fan destekli — ürün ailesine göre |
| Muhafaza | Açık tip veya koruyucu kabin — proje bazlı |
| Vektör Grubu / Uk% | Şebeke ve şartname gereksinimine göre |
| Kayıp Seviyeleri | Hedef ülke mevzuatı ve müşteri şartnamesine göre |
Güç, primer/sekonder gerilim, sargı malzemesi, kayıp hedefleri, Uk%, vektör grubu, kademe aralığı, aksesuarlar ve teslimat ülkesinin teknik şartnamesi doğru ürün seçimi için temel girdilerdir.
Hermetik tasarımda yağ sistemi dış atmosferle doğrudan temas etmeyecek şekilde kapalı yapıdadır. Konservatörlü tasarımda yağ hacmindeki değişim ayrı bir genleşme tankı üzerinden yönetilir.
Evet. Dağıtım sınıfı yağlı transformatörlerde 36 kV'a kadar primer gerilimli ürün aileleri yaygın olarak mevcuttur; kesin güç ve izolasyon seviyesi proje şartnamesine göre seçilir.
Evet. Üretici ürün ailesi ve proje gereksinimine göre bakır veya alüminyum sargılı seçenekler değerlendirilebilir.
Dağıtım transformatörleri Megates tarafından partner ürün / proje bazlı tedarik kapsamında sunulur. Teklifte üretici, teknik değerler ve dokümantasyon proje bazında netleştirilir.
