ME36-05 • 36 kV Bara Bölme Hücresi

Kublaj HücresiBara Kuplaj / Bus Coupler Panel

Megates ME36-05, 36 kV orta gerilim sistemlerinde iki bara bölümünün kontrollü biçimde birbirine bağlanması veya ayrılması için kullanılan çift ayırıcılı bara bölme (kublaj / kuplaj) hücresi konfigürasyonudur. Nihai elektriksel değerler ve ekipman kapsamı proje tek hat şeması ile teknik şartnameye göre doğrulanır.

ME36-05 36 kV Çift Ayırıcılı Bara Bölme / Kublaj

Teknik Veriler Teklif İste

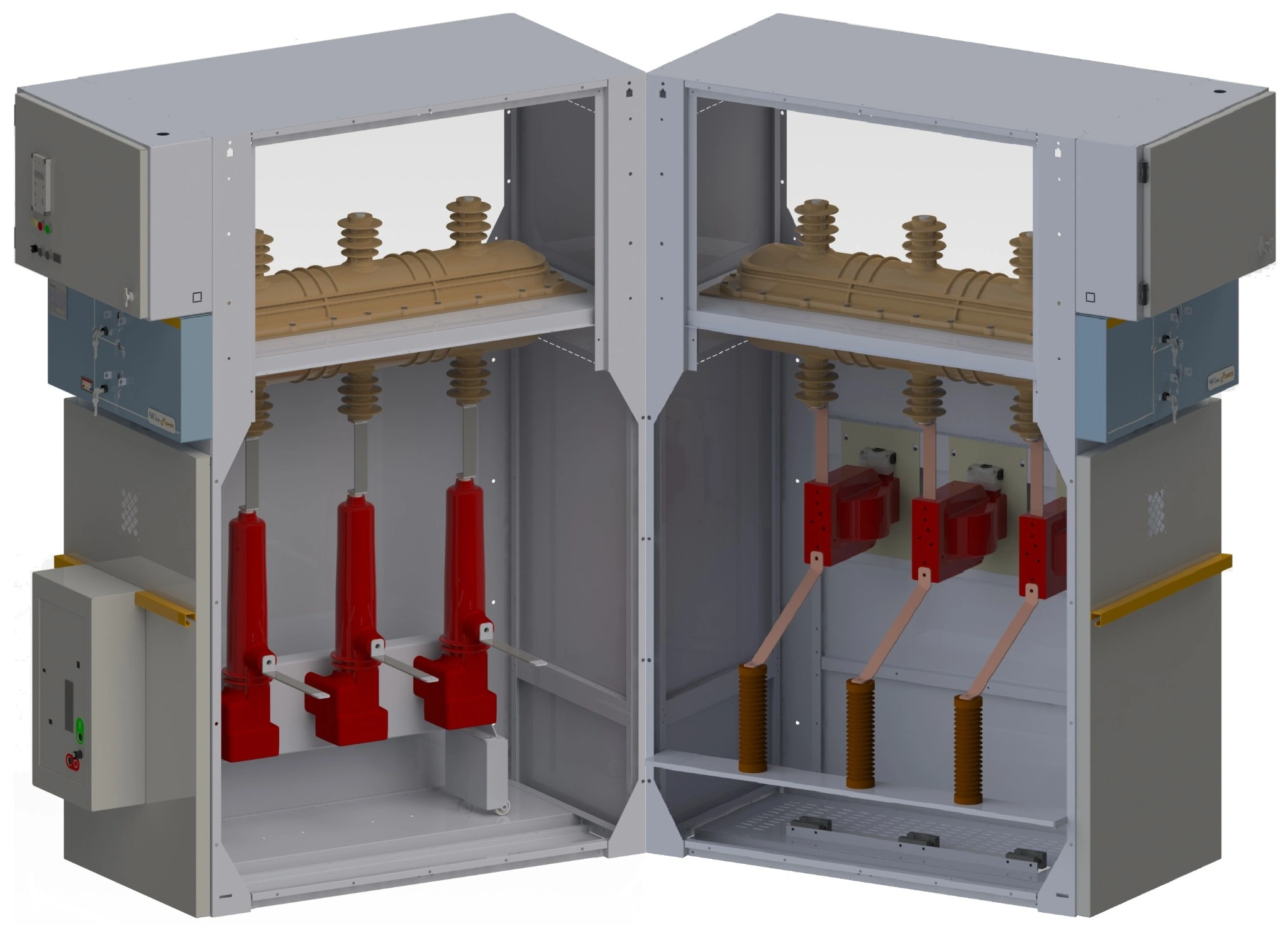

ME36-05 kublaj hücresinin çift bölümlü iç ekipman yerleşimini gösteren 3B ürün görseli

ME36-05 kublaj hücresi — 3B ürün yerleşim görseli

Ürün Tanımı

Kublaj / Kuplaj Hücresi Nedir?

Kublaj hücresi veya kuplaj hücresi, orta gerilim bara sistemlerinde iki bara bölümünü proje işletme senaryosuna göre birbirine bağlamak ya da ayırmak için kullanılan hücre fonksiyonudur. İngilizce teknik dokümanlarda bu ürün grubu bus coupler panel veya bus coupling panel olarak ifade edilebilir.

ME36-05 teknik çiziminde ürün, 36 kV Çift Ayırıcılı Bara Bölme (Kublaj) Hücresi olarak tanımlanır. İki bölümlü yapı, bara bölme fonksiyonunun fiziksel ve mekanik yerleşimine göre tasarlanmıştır.

Kublaj hücresinin nihai anahtarlama, koruma, ölçü ve kumanda kapsamı; tek hat şeması, nominal akım, kısa devre seviyesi, kilitleme mantığı ve tesis işletme gereksinimleri dikkate alınarak proje bazında belirlenmelidir.

Tüm ME36 modüler hücre tipleri → SF6 gazlı ayırıcı → SF6 gazlı kesici →

ME36-05 Teknik Özet

Model	ME36-05
Ürün Tipi	Çift Ayırıcılı Bara Bölme (Kublaj) Hücresi
Nominal Gerilim	36 kV
Toplam Genişlik	1500 mm (2 × 750 mm)
Derinlik	1600 mm
Yükseklik	2250 mm
Fonksiyon	Bara bölme / kublaj / kuplaj
Ürün Ailesi	ME36 Metal Muhafazalı Modüler OG Hücre

Çift Ayırıcılı YapıTeknik çizimde ME36-05 iki ayırıcılı bara bölme konfigürasyonu olarak tanımlanır.

Bara Bölme Fonksiyonuİki bara bölümünün işletme senaryosuna göre bağlanması veya ayrılması için kullanılır.

Proje Bazlı KonfigürasyonNihai elektriksel değerler, kilitleme mantığı ve ekipman kapsamı proje şartnamesine göre netleştirilir.

Teknik Çizim

ME36-05 Ölçüler ve Tek Hat Şeması

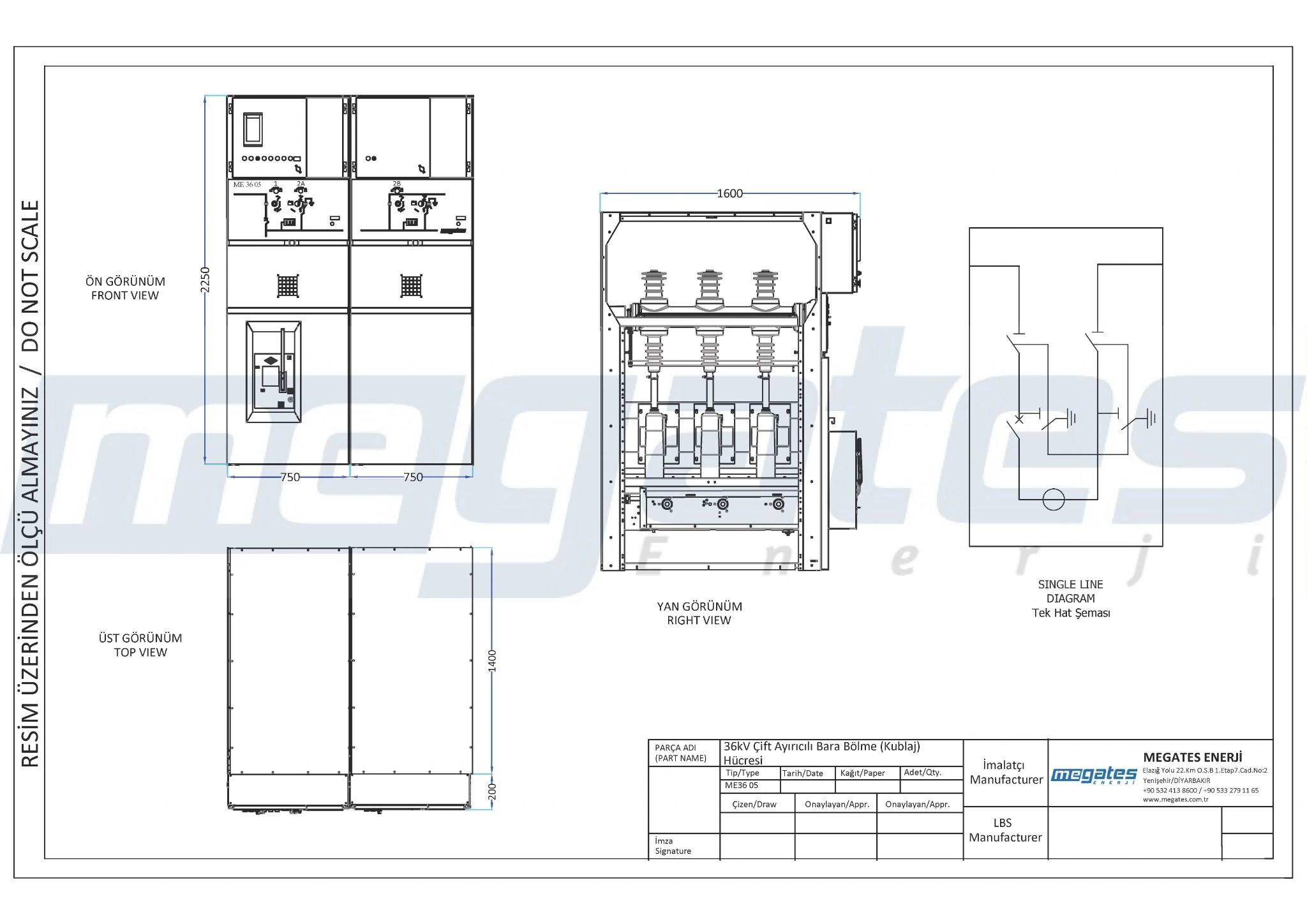

Aşağıdaki üretim çizimi ön görünüm, yan görünüm, üst görünüm ve tek hat şemasını aynı sayfada göstermektedir. Çizim üzerinden ölçü alınmamalı; imalat ve proje çalışmaları için onaylı teknik doküman kullanılmalıdır.

ME36-05 36 kV çift ayırıcılı bara bölme kublaj hücresi teknik çizimi ve tek hat şeması

Teknik çizimde görülen ölçüler: 1500 mm toplam genişlik, 1600 mm derinlik ve 2250 mm yükseklik. Nihai imalat dokümanı proje onayı sırasında teyit edilmelidir.

Sık Sorulan Sorular

Kublaj Hücresi Hakkında

Kublaj hücresi nedir?

Kublaj hücresi, orta gerilim bara sistemlerinde iki bara bölümünü kontrollü biçimde birbirine bağlamak veya ayırmak için kullanılan hücre fonksiyonudur.

Kublaj ve kuplaj hücresi aynı ürün müdür?

Sektörde her iki ifade de bara bölme / bara bağlama fonksiyonunu tanımlamak için kullanılabilmektedir. İngilizce teknik dokümanlarda “bus coupler panel” veya “bus coupling panel” ifadeleriyle karşılaşılabilir.

ME36-05 hangi gerilim seviyesindedir?

Paylaşılan ME36-05 teknik çiziminde ürün 36 kV çift ayırıcılı bara bölme (kublaj) hücresi olarak tanımlanmıştır.

ME36-05 ölçüleri nedir?

Teknik çizimde toplam genişlik 1500 mm, derinlik 1600 mm ve yükseklik 2250 mm olarak gösterilmektedir.

Teklif için hangi bilgiler gerekir?

Tek hat şeması, bara düzeni, sistem gerilimi, nominal akım, kısa devre seviyesi, kilitleme ve kumanda gereksinimleri ile adet ve teslimat bilgileri paylaşılmalıdır.
