ME36-01 • 36 kV Yük Ayırıcılı Giriş & Çıkış Hücresi

Yük AyırıcılıGiriş Çıkış Hücresi

Megates ME36-01, 36 kV orta gerilim dağıtım sistemlerinde giriş ve çıkış fiderlerinde kullanılmak üzere tasarlanan yük ayırıcılı hücre konfigürasyonudur. Teknik çizimde SF6 gazlı yük ayırıcı, 630 A anma akımı, 16 kA kısa süreli dayanım ve 36 kV / 16 kA toprak ayırıcı gösterilmektedir.

ME36-01 36 kV 630 A 16 kA SF6 LBS

Teknik Veriler Teknik PDF

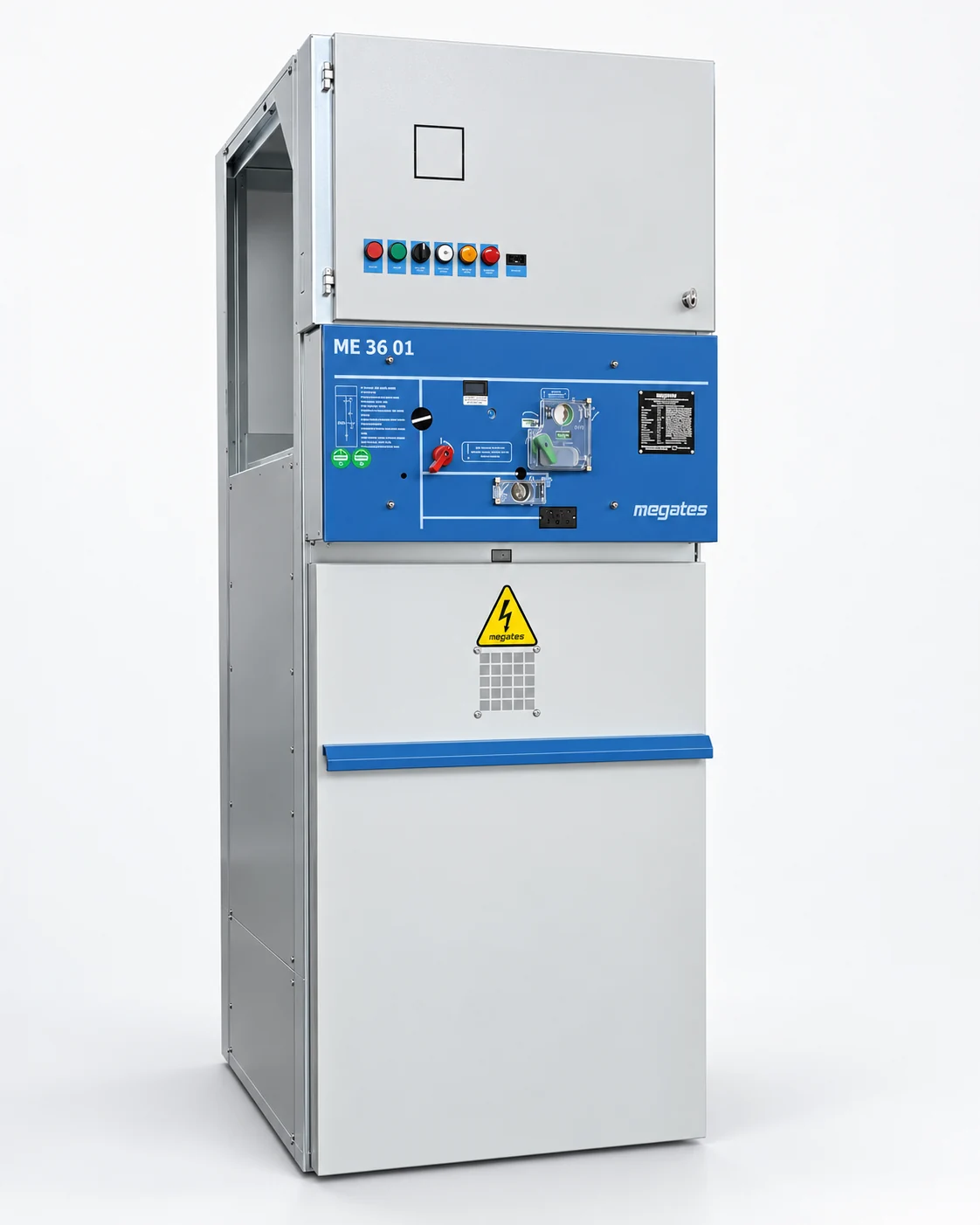

ME36-01 36 kV yük ayırıcılı giriş çıkış hücresi gerçek ürün görünümü

ME36-01 yük ayırıcılı giriş-çıkış hücresi — ürün görünümü

Ürün Tanımı

Yük Ayırıcılı Giriş Çıkış Hücresi Nedir?

Yük ayırıcılı giriş çıkış hücresi, orta gerilim dağıtım sistemlerinde bir fiderin şalt edilmesi ve gerektiğinde güvenli topraklama fonksiyonunun sağlanması için kullanılan metal muhafazalı hücre tipidir. İngilizce teknik dokümanlarda load break switch panel, LBS feeder panel veya MV load break switch panel ifadeleriyle anılabilir.

ME36-01 teknik çizimi ürünü 36 kV Yük Ayırıcılı Giriş & Çıkış Hücresi olarak tanımlar. Çizimde 36 kV, 16 kA ve 630 A değerlerine sahip SF6 gazlı yük ayırıcı ile 36 kV / 16 kA toprak ayırıcı yer almaktadır.

Hücrenin giriş veya çıkış fideri olarak kullanılacağı konum, kablo bağlantısı ve proje detayları tek hat şemasına göre değerlendirilmelidir. Bu sayfadaki teknik değerler ME36-01 modelinin paylaşılan teknik çizimine aittir.

Tüm ME36 modüler hücre tipleri → SF6 gazlı ayırıcı → Toprak ayırıcı →

ME36-01 Teknik Özet

Model	ME36-01
Ürün Tipi	Yük Ayırıcılı Giriş & Çıkış Hücresi
Nominal Gerilim	36 kV
Nominal Akım	630 A
Kısa Süreli Dayanım	16 kA
Yük Ayırıcı	SF6 gazlı LBS — 36 kV / 630 A / 16 kA
Toprak Ayırıcı	36 kV / 16 kA
Genişlik	750 mm
Derinlik	1570 mm
Yükseklik	2250 mm

Giriş / Çıkış FideriME36-01, teknik çizimde giriş ve çıkış hücresi olarak tanımlanan yük ayırıcılı fider çözümüdür.

SF6 Gazlı Yük AyırıcıTeknik çizimde 36 kV, 630 A ve 16 kA sınıfında SF6 gazlı LBS gösterilmektedir.

Topraklama FonksiyonuHücre konfigürasyonunda 36 kV / 16 kA toprak ayırıcı teknik çizimde yer almaktadır.

Ürün Görselleri ve Teknik Çizim

ME36-01 İç Yerleşim ve Teknik Görünüm

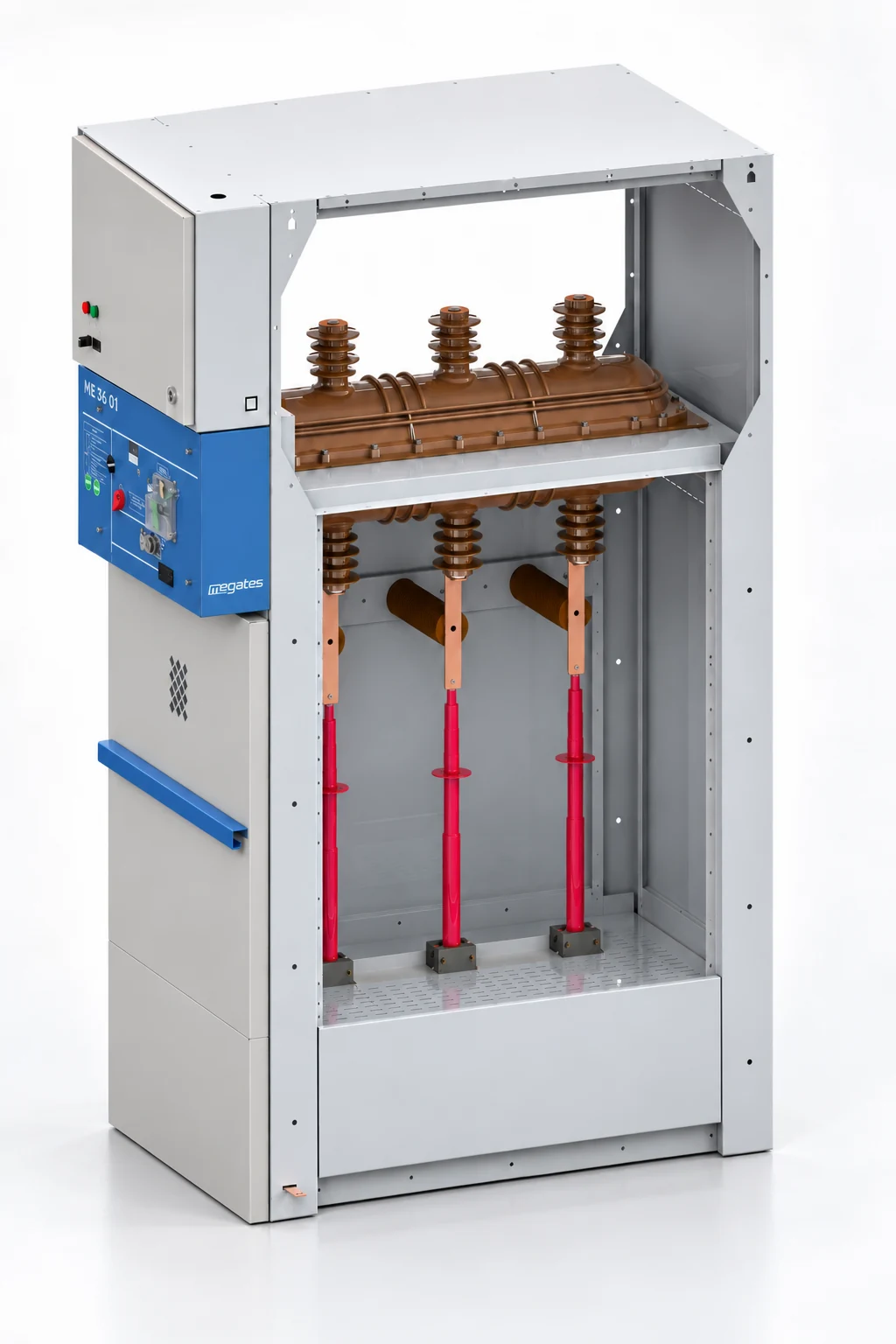

ME36-01 36 kV yük ayırıcılı giriş çıkış hücresinin 3B iç yerleşimi

3B İç Yerleşim

Yük ayırıcı ve hücre iç bağlantı düzenini gösteren 3B ürün görseli.

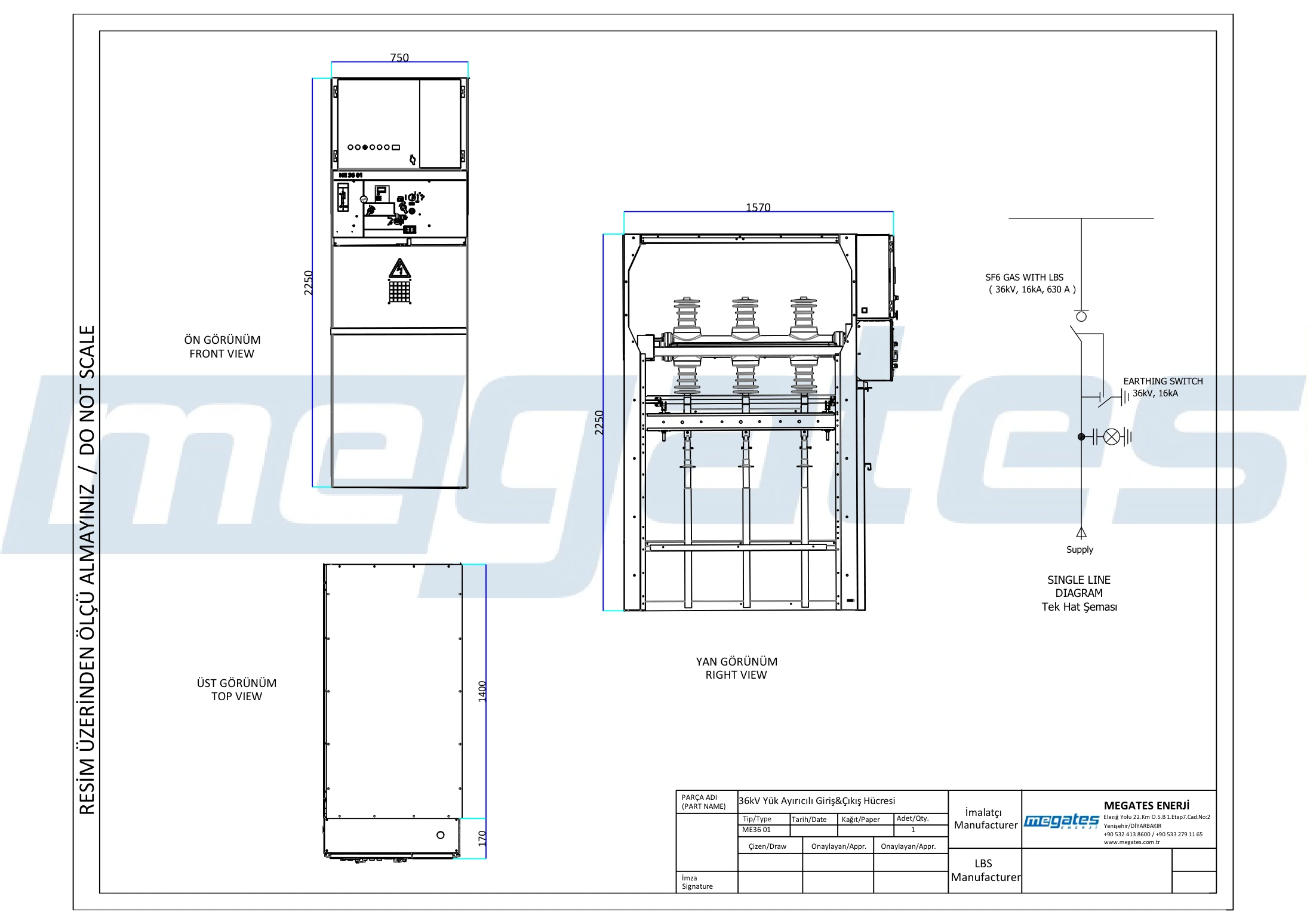

ME36-01 36 kV yük ayırıcılı giriş çıkış hücresi teknik çizimi ve ölçüleri

Teknik Çizim ve Ölçüler

Ön, yan ve üst görünüş ile tek hat şemasını ve ölçü bilgilerini gösteren teknik çizim. Çizim üzerinden ölçü alınmamalıdır.

Proje ve Teklif Bilgileri

Doğru Hücre Seçimi İçin Hangi Bilgiler Gerekir?

Giriş veya çıkış hücresinin proje içindeki konumu ve kablo bağlantı yapısı tek hat şeması üzerinden değerlendirilmelidir. Teklif hazırlanırken proje şartnamesinin ve gerekli adetlerin paylaşılması doğru konfigürasyonu hızlandırır.

Sık Sorulan Sorular

Yük Ayırıcılı Giriş Çıkış Hücresi Hakkında

Yük ayırıcılı giriş çıkış hücresi ne işe yarar?

Orta gerilim dağıtım sistemlerinde giriş veya çıkış fiderinin şalt edilmesi ve hücre konfigürasyonuna göre topraklama fonksiyonunun sağlanması için kullanılır.

ME36-01 hangi gerilim ve akım değerlerindedir?

Paylaşılan teknik çizimde ME36-01, 36 kV, 630 A ve 16 kA sınıfında yük ayırıcılı giriş-çıkış hücresi olarak gösterilmektedir.

ME36-01 ölçüleri nedir?

Teknik çizimde hücre ölçüleri 750 mm genişlik, 1570 mm derinlik ve 2250 mm yükseklik olarak gösterilmektedir.

ME36-01 içinde toprak ayırıcı bulunuyor mu?

Evet. Paylaşılan teknik çizimde 36 kV / 16 kA toprak ayırıcı gösterilmektedir.

Teklif için hangi bilgiler gönderilmeli?

Tek hat şeması, sistem gerilimi, fider adedi, nominal akım, kısa devre gereksinimi, kablo bağlantısı ve kumanda/motor gereksinimleri paylaşılmalıdır.
