ME36-08 • 36 kV Yük Ayırıcılı Ölçü Hücresi

Akım GerilimÖlçü Hücresi

Megates ME36-08, 36 kV orta gerilim sistemlerinde akım ve gerilim ölçümü için kullanılan, yük ayırıcılı akım-gerilim ölçü hücresi konfigürasyonudur. Teknik çizimde 630 A, 16 kA sınıfı, akım trafosu, gerilim trafosu ve toprak ayırıcı fonksiyonları gösterilmektedir.

ME36-08 36 kV 630 A 16 kA CT + VT Ölçüm

Teknik Veriler Teklif İste

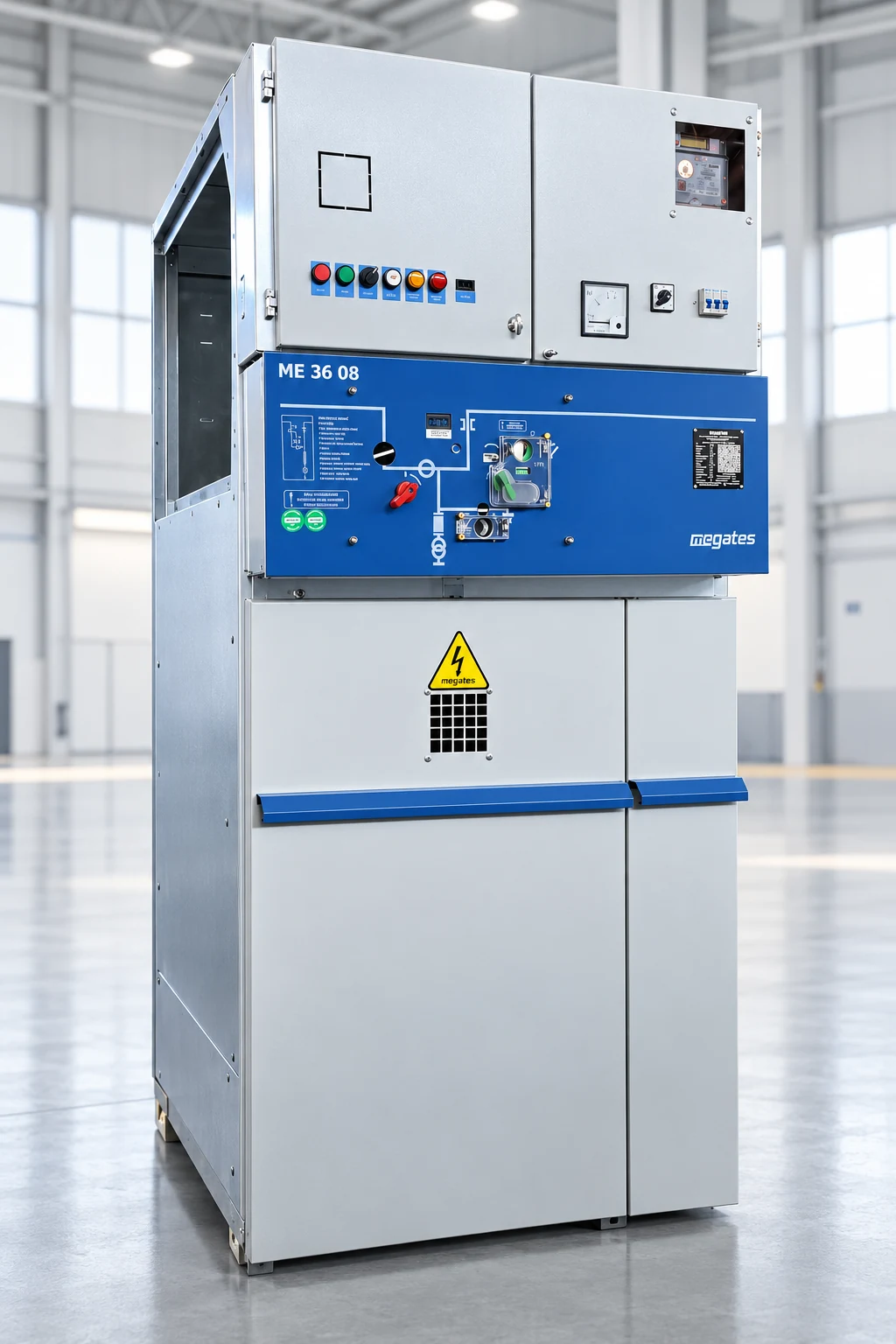

ME36-08 36 kV akım gerilim ölçü hücresi gerçek ürün görünümü

ME36-08 akım-gerilim ölçü hücresi — gerçek ürün görseli

Ürün Tanımı

Akım Gerilim Ölçü Hücresi Nedir?

Akım gerilim ölçü hücresi, orta gerilim sistemlerinde akım ve gerilim değerlerinin ölçüm, sayaç ve izleme sistemlerine uygun biçimde alınmasını sağlayan hücre fonksiyonudur. Teknik terminolojide OG ölçü hücresi, current & voltage metering panel veya MV metering panel ifadeleriyle de karşılaşılabilir.

ME36-08 teknik çizimi ürünü 36 kV Yük Ayırıcılı Akım Gerilim Hücresi olarak tanımlar. Çizimde yük ayırıcı, toprak ayırıcı, akım trafosu, gerilim trafosu ve gerilim trafosu korumasına yönelik sigorta yapısı gösterilmektedir.

Nihai CT/VT oranları, hassasiyet sınıfları, sekonder değerler, ölçü devreleri ve sayaç bağlantıları proje şartnamesine göre doğrulanmalıdır. Ölçü hücresi; tek hat şeması, şebeke gerilimi ve ölçüm gereksinimleriyle birlikte değerlendirilmelidir.

Tüm ME36 modüler hücre tipleri → Kublaj hücresi → SF6 gazlı ayırıcı →

ME36-08 Teknik Özet

Model	ME36-08
Ürün Tipi	Yük Ayırıcılı Akım Gerilim Ölçü Hücresi
Nominal Gerilim	36 kV
Nominal Akım	630 A
Kısa Süreli Dayanım	16 kA
Akım Trafosu	36 kV — proje oranına göre
Gerilim Trafosu	36 kV — proje oranına göre
Toprak Ayırıcı	36 kV / 16 kA
Gerilim Trafosu Sigortası	36 kV / 2 A
Genişlik	1000 mm
Derinlik	1600 mm
Yükseklik	2250 mm

Akım ÖlçümüAkım trafoları proje ölçüm ve sayaç gereksinimlerine göre seçilir.

Gerilim ÖlçümüGerilim trafoları ve koruma sigortaları ölçü devresinin proje yapısına göre konfigüre edilir.

Yük Ayırıcılı YapıME36-08 teknik çiziminde 36 kV yük ayırıcılı ölçü hücresi düzeni gösterilmektedir.

Ürün Görselleri ve Teknik Çizim

ME36-08 İç Yerleşim ve Teknik Görünüm

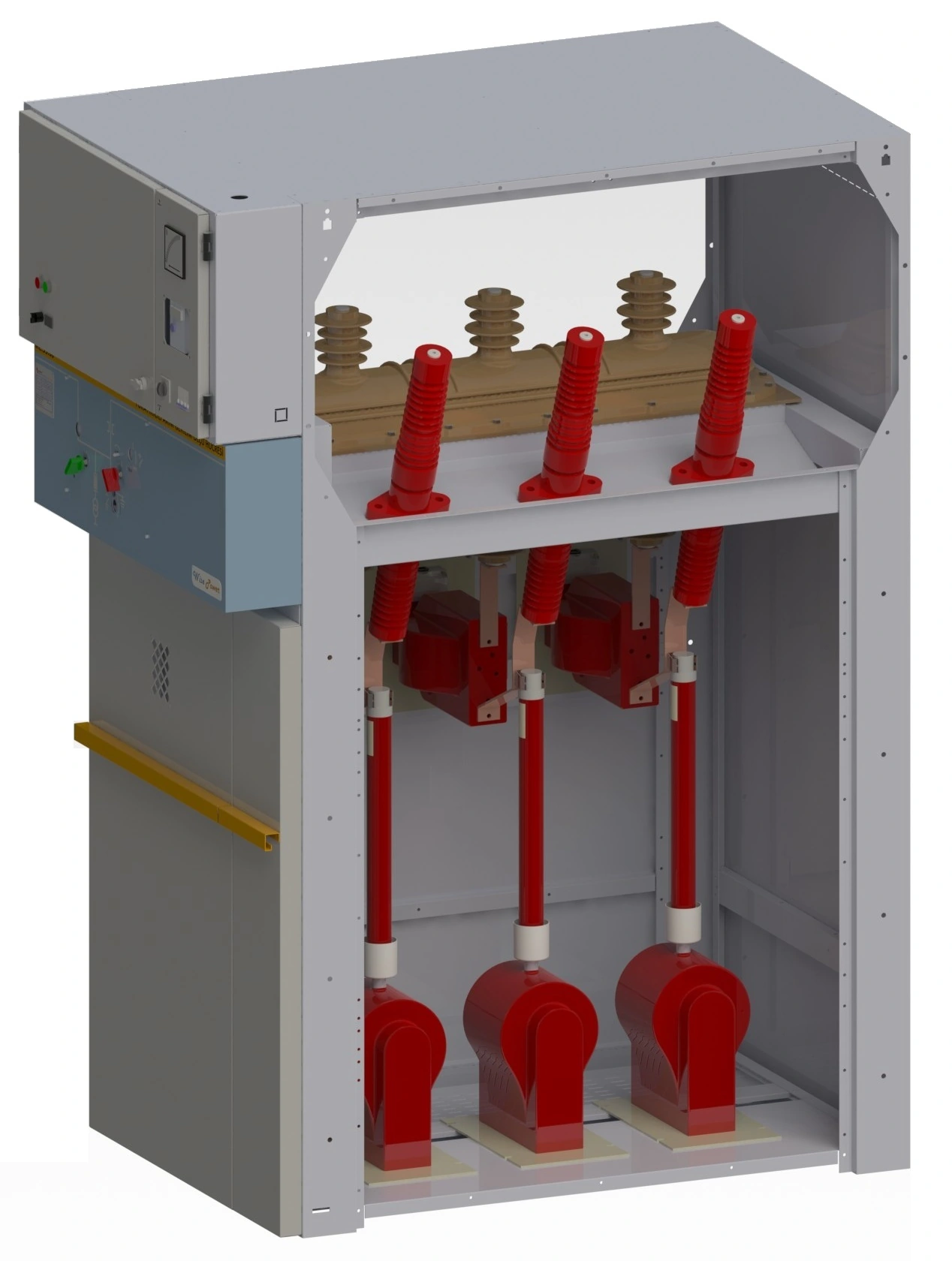

ME36-08 akım gerilim ölçü hücresinin 3B iç ekipman yerleşimi

3B İç Yerleşim

Akım ve gerilim ölçü elemanlarının hücre içindeki yerleşimini gösteren 3B ürün görseli.

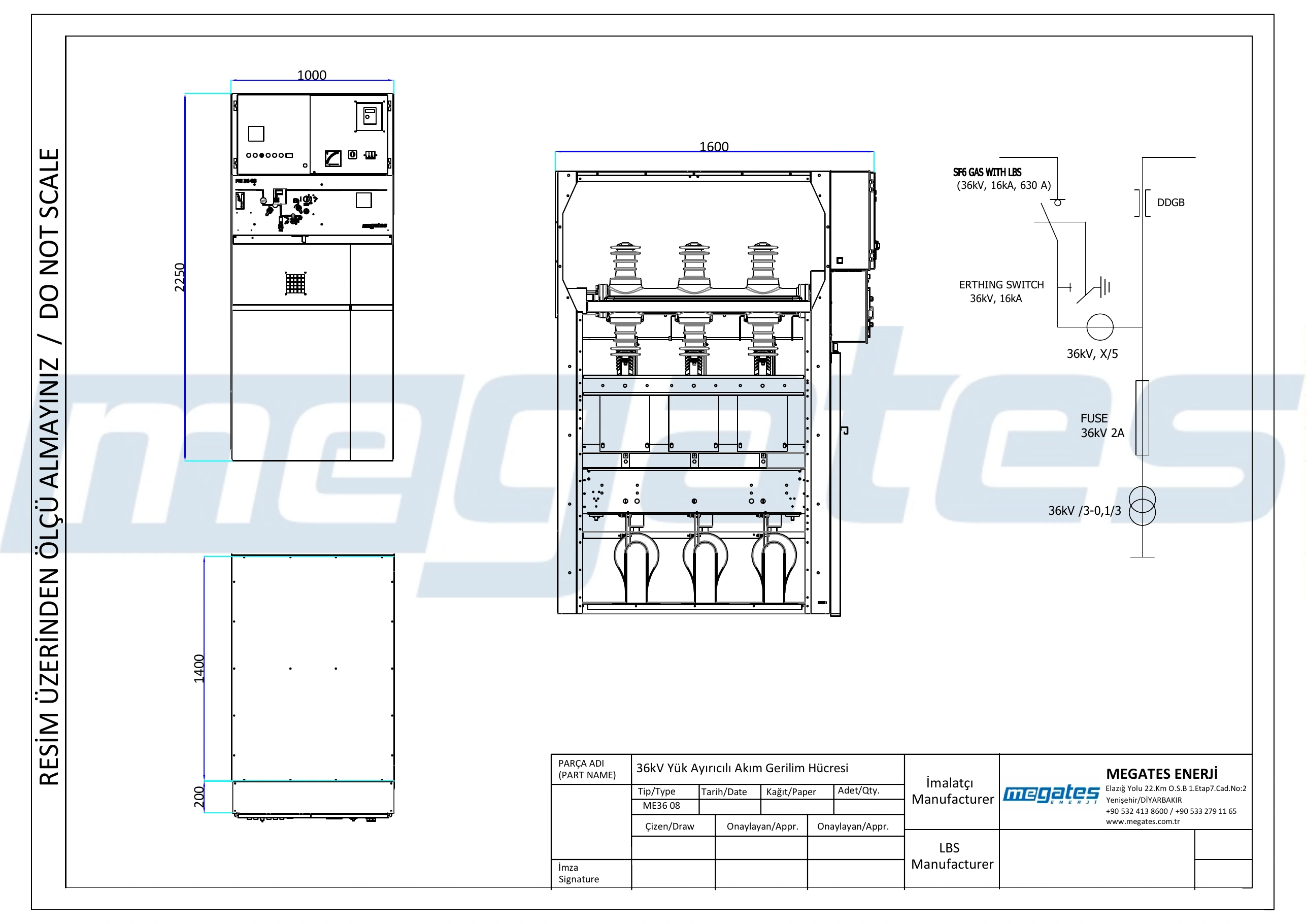

ME36-08 36 kV yük ayırıcılı akım gerilim ölçü hücresi teknik çizimi

Teknik Çizim ve Ölçüler

Ön, yan ve üst görünüş ile ölçü bilgilerini gösteren teknik çizim. Çizim üzerinden ölçü alınmamalıdır.

Teklif Hazırlığı

Ölçü Hücresi İçin Hangi Bilgiler Gerekir?

Akım ve gerilim ölçü hücresinin doğru konfigürasyonu için CT/VT teknik değerleri ve ölçüm mimarisi proje bazında netleştirilmelidir.

Sık Sorulan Sorular

Akım Gerilim Ölçü Hücresi Hakkında

Akım gerilim ölçü hücresi ne işe yarar?

Orta gerilim sistemindeki akım ve gerilim değerlerinin ölçüm ve sayaç devrelerine uygun seviyelerde aktarılması için kullanılan hücre fonksiyonudur.

ME36-08 hangi gerilim seviyesindedir?

Paylaşılan teknik çizimde ME36-08, 36 kV yük ayırıcılı akım gerilim ölçü hücresi olarak tanımlanmıştır.

ME36-08 ölçüleri nedir?

Teknik çizimde 1000 mm genişlik, 1600 mm derinlik ve 2250 mm yükseklik gösterilmektedir.

CT ve VT oranları standart mıdır?

Hayır. Akım ve gerilim trafosu oranları, hassasiyet sınıfları ve burden değerleri proje ölçüm gereksinimlerine göre doğrulanmalıdır.

Teklif için hangi bilgileri göndermeliyim?

Tek hat şeması, CT/VT oranları, hassasiyet sınıfları, burden değerleri, sayaç veya ölçüm devresi gereksinimleri, adet ve proje teslim bilgileri paylaşılmalıdır.
