ME36-04 • 36 kV Kesicili Giriş & Çıkış Hücresi

Kesicili Giriş Çıkış Hücresi

Q: ME36-04 içinde akım trafosu bulunuyor mu?

Evet. Akım trafosu kullanılabilir ve primer/sekonder oranı proje gereksinimine göre belirlenir.

Megates ME36-04, 36 kV orta gerilim dağıtım sistemlerinde giriş veya çıkış fiderlerinde kesme, ayırma, ölçüm ve topraklama fonksiyonlarını bir araya getiren kesicili hücre konfigürasyonudur. Teknik çizimde 36 kV SF6 devre kesici ve SF6 ayırıcı için 630–1250 A, 16 kA değerleri gösterilmektedir.

ME36-04 36 kV 630–1250 A 16 kA SF6 CB

Teknik Veriler Teklif İste

ME36-04 36 kV kesicili giriş çıkış hücresi gerçek ürün görünümü

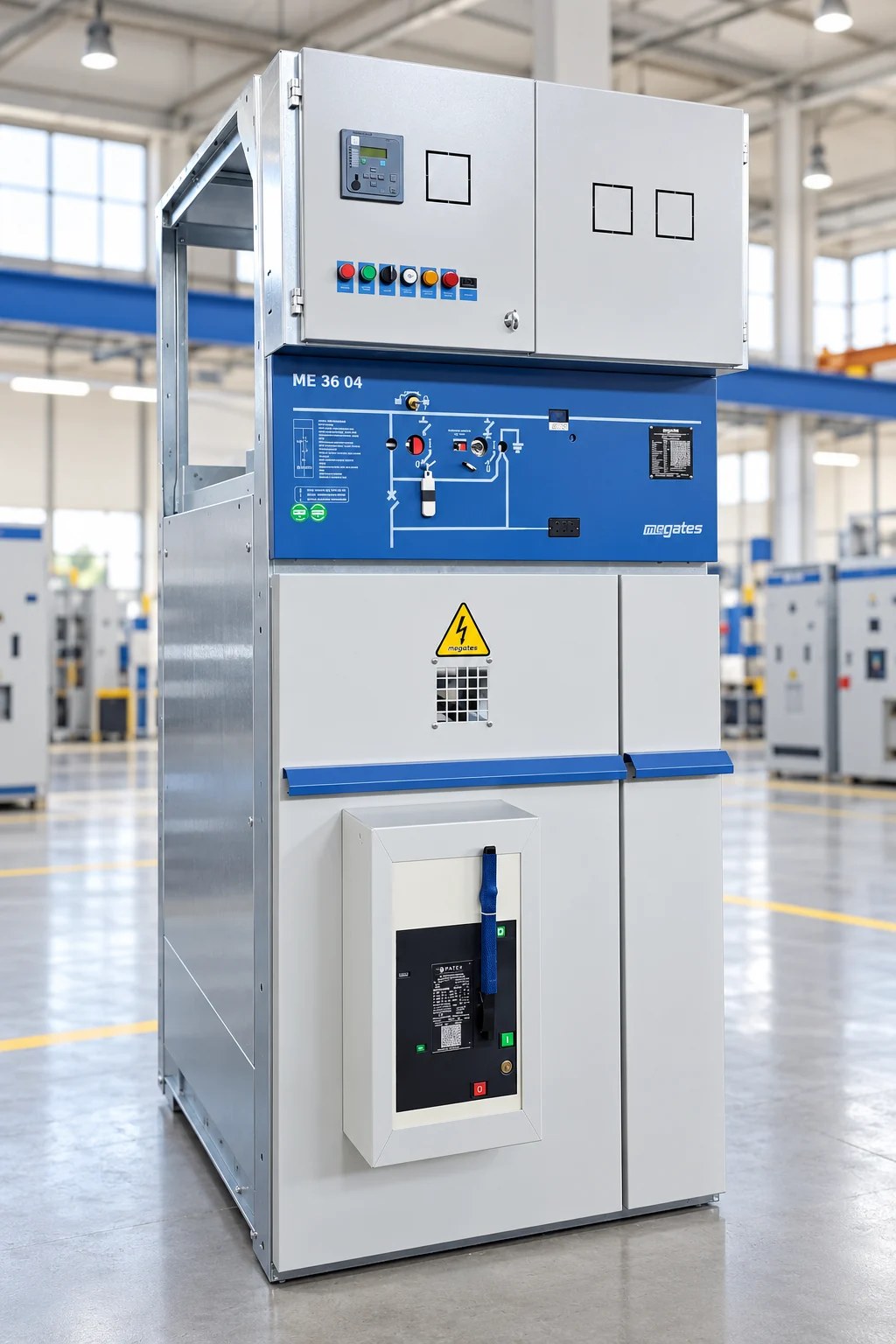

ME36-04 kesicili giriş-çıkış hücresi — gerçek ürün görünümü

Ürün Tanımı

Kesicili Giriş Çıkış Hücresi Nedir?

Kesicili giriş çıkış hücresi, orta gerilim sistemlerinde giriş veya çıkış fiderinin devre kesici üzerinden kumanda edilmesini sağlayan metal muhafazalı hücre tipidir. Uluslararası teknik dokümanlarda circuit breaker panel, MV circuit breaker panel veya circuit breaker feeder panel olarak da ifade edilebilir.

ME36-04 teknik çiziminde SF6 devre kesici ve SF6 ayırıcı 36 kV, 16 kA ve 630–1250 A değerleriyle gösterilmektedir. Aynı tek hat şemasında 36 kV / 16 kA toprak ayırıcılar ile 36 kV, X/5 akım trafosu da yer almaktadır.

Akım trafosu oranı, koruma-kumanda kapsamı ve sekonder devreler proje tek hat şeması ve şartnamesine göre netleştirilmelidir. Bu sayfadaki teknik değerler ME36-04 için paylaşılan teknik çizime dayanmaktadır.

Tüm ME36 modüler hücre tipleri → Yük ayırıcılı giriş çıkış hücresi → Toprak ayırıcı →

ME36-04 Teknik Özet

Model	ME36-04
Ürün Tipi	Kesicili Giriş & Çıkış Hücresi
Nominal Gerilim	36 kV
Akım Aralığı	630–1250 A
Kısa Süreli Dayanım	16 kA
Devre Kesici	SF6 CB — 36 kV / 16 kA / 630–1250 A
Ayırıcı	SF6 ayırıcı — 36 kV / 16 kA / 630–1250 A
Toprak Ayırıcı	36 kV / 16 kA
Akım Trafosu	36 kV, X/5 — proje oranına göre
Genişlik	1000 mm
Derinlik	1600 mm
Yükseklik	2250 mm

Kesicili Fider Yapısı ME36-04, 36 kV kesicili giriş ve çıkış hücresi olarak kullanılabilir.

SF6 Kesici + Ayırıcı Devre kesici ve ayırıcı 630–1250 A, 16 kA sınıfında uygulanabilir.

Akım Ölçümü Akım trafosu oranı proje ve koruma gereksinimlerine göre belirlenir.

Alternatif Uygulama

Kesicili Trafo Koruma Uygulaması

ME36-04 Kesicili Giriş & Çıkış Hücresi proje gereksinimlerine göre kesicili trafo koruma hücresi olarak da konfigüre edilebilir.

Temel hücre platformu ve ana şalt ekipmanları benzer olmakla birlikte; akım trafosu oranları, koruma rölesi fonksiyonları, açtırma devresi, kumanda gerilimi ve koruma ayarları transformatör gücü ve proje şartnamesine göre belirlenir.

Bu nedenle kesicili trafo koruma uygulamalarında; transformatör gücü, primer gerilim, kısa devre seviyesi, akım trafosu değerleri ve talep edilen koruma fonksiyonları teklif aşamasında ayrıca değerlendirilmelidir.

Bu yapı uluslararası projelerde Circuit Breaker Transformer Protection Panel veya MV Transformer Protection Panel olarak da tanımlanabilir.

ME36-04 Kullanım Alternatifleri

Kesicili Giriş Hücresi	Giriş fideri uygulamaları
Kesicili Çıkış Hücresi	Çıkış fideri uygulamaları
Fider Koruma Hücresi	Koruma röleli fider uygulamaları
Kesicili Trafo Koruma Hücresi	Transformatör fider koruması
İngilizce Tanım	Circuit Breaker Transformer Protection Panel

Ürün Görselleri ve Teknik Çizim

ME36-04 İç Yerleşim ve Teknik Görünüm

ME36-04 36 kV kesicili giriş çıkış hücresinin 3B iç yerleşimi

3B İç Yerleşim

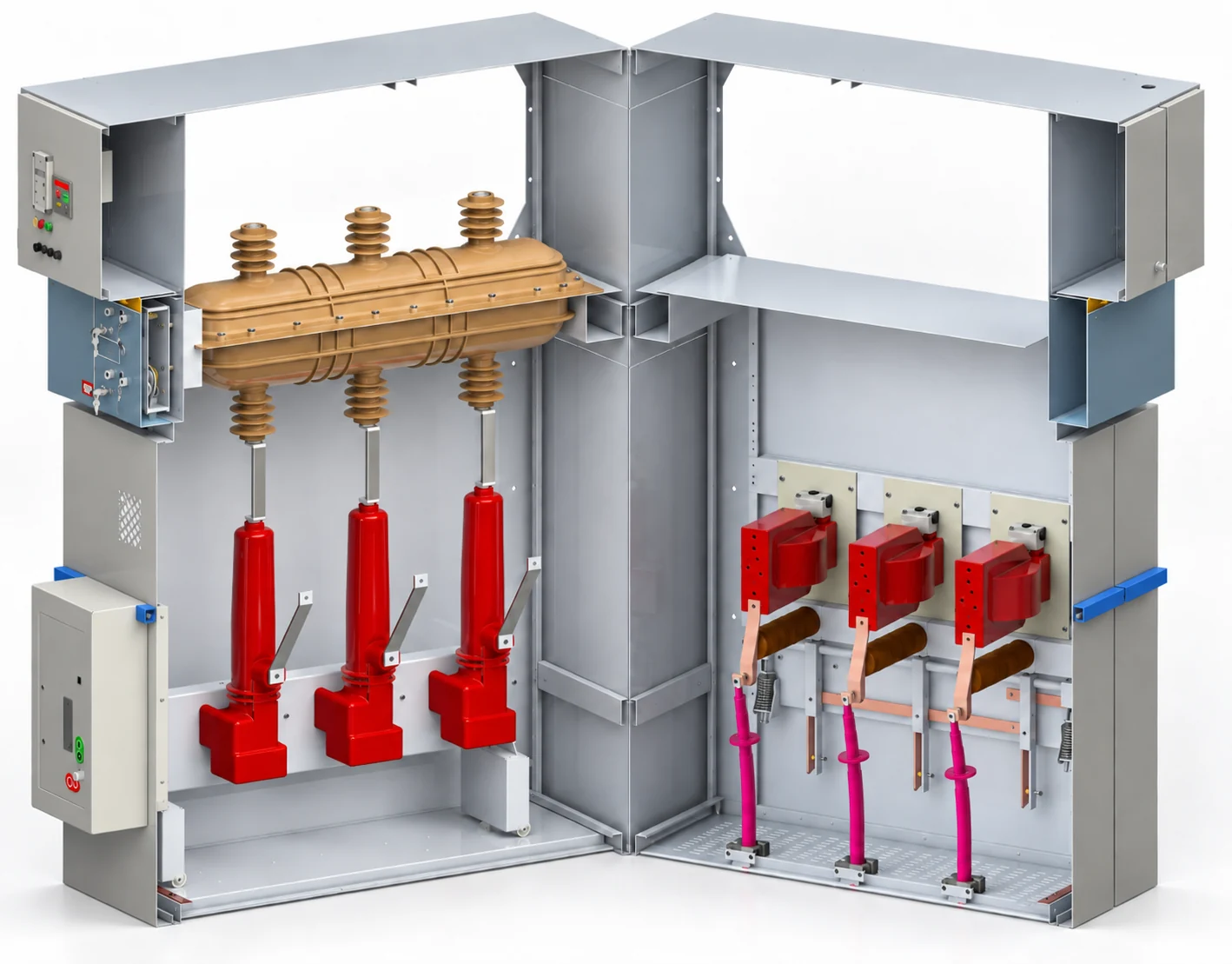

Kesici, ayırıcı, akım trafoları ve hücre iç bağlantı düzenini gösteren 3B ürün görseli.

ME36-04 36 kV kesicili giriş çıkış hücresi teknik çizimi ve tek hat şeması

Teknik Çizim ve Tek Hat Şeması

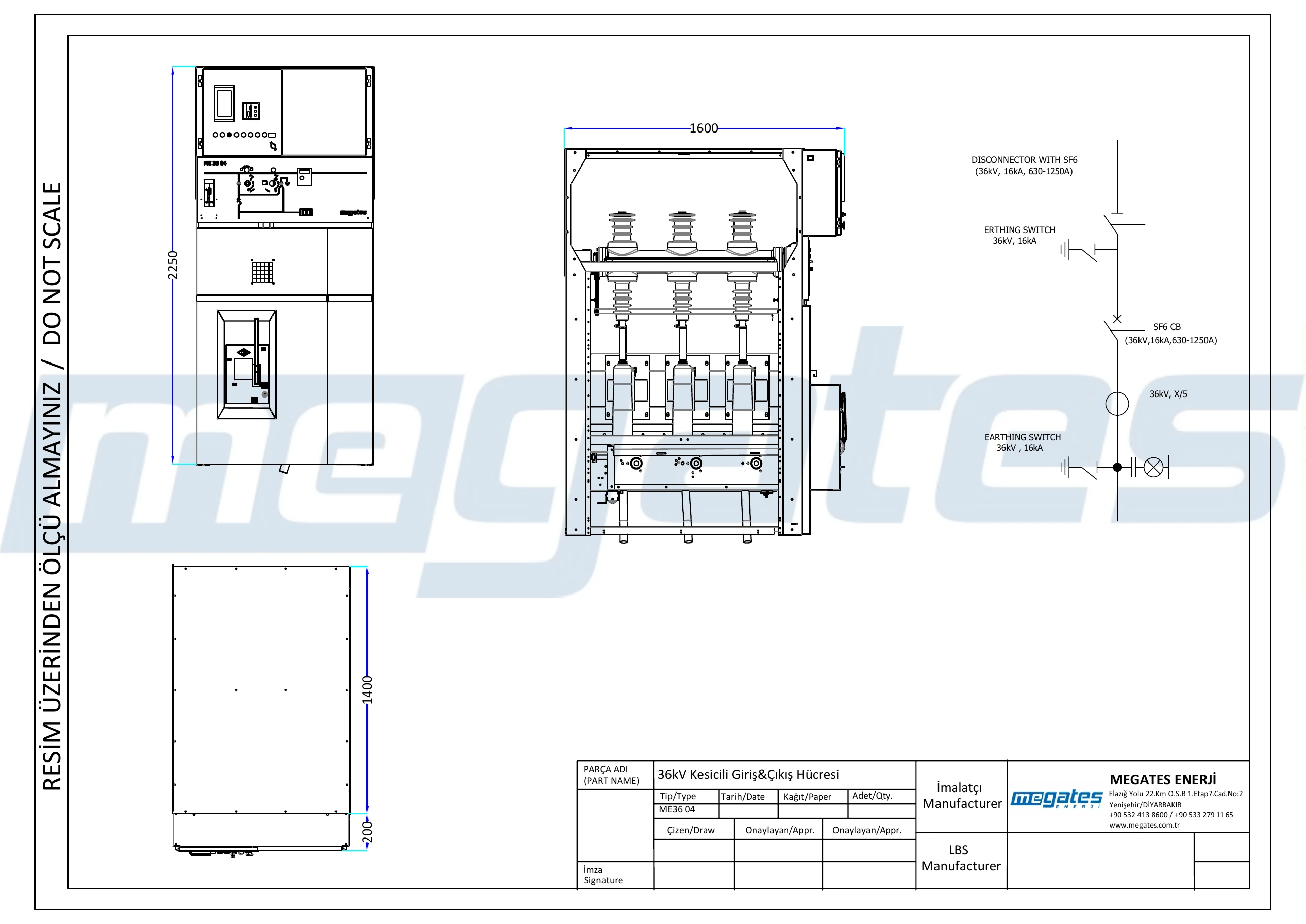

Ön, yan ve üst görünüş ile tek hat şemasını ve ölçü bilgilerini gösteren teknik çizim.

Proje ve Teklif Bilgileri

Kesicili Hücre İçin Hangi Bilgiler Gerekir?

ME36-04 konfigürasyonu proje tek hat şeması, fider fonksiyonu, koruma yaklaşımı ve ölçüm gereksinimlerine göre netleştirilmelidir. Akım trafosu oranı ve sekonder koruma-kumanda kapsamı teklif aşamasında ayrıca belirlenir.

ME36-04 için teklif isteyin

Teknik ve ticari teklif için aşağıdaki bilgileri paylaşmanız önerilir:

Tek hat şeması
Sistem gerilimi ve frekans
Nominal akım ve kısa devre gereksinimi
Giriş / çıkış veya trafo koruma fonksiyonu
Akım trafosu primer / sekonder oranı
Koruma rölesi ve koruma fonksiyonları
Kumanda ve açtırma gerilimi
Transformatör gücü — trafo koruma uygulamalarında
Adet, teslimat noktası ve proje takvimi

E-posta ile Teklif İste

Sık Sorulan Sorular

Kesicili Giriş Çıkış Hücresi Hakkında

Kesicili giriş çıkış hücresi ne işe yarar?

Orta gerilim sisteminde giriş veya çıkış fiderinin devre kesici üzerinden açma-kapama, ayırma, ölçüm ve topraklama fonksiyonlarıyla yönetilmesi için kullanılır.

ME36-04 hangi gerilim ve akım değerlerindedir?

ME36-04 için 36 kV, 630–1250 A ve 16 kA teknik değerleri uygulanmaktadır.

ME36-04 ölçüleri nedir?

ME36-04 hücre ölçüleri 1000 mm genişlik, 1600 mm derinlik ve 2250 mm yüksekliktir.

ME36-04 içinde akım trafosu bulunuyor mu?

Evet. Akım trafosu primer ve sekonder oranı proje gereksinimine göre belirlenebilir.

ME36-04 içinde toprak ayırıcı bulunuyor mu?

Evet. ME36-04 konfigürasyonunda toprak ayırıcı fonksiyonu bulunmaktadır.

Kesicili trafo koruma hücresi ile kesicili giriş çıkış hücresi aynı mıdır?

Temel hücre platformu ve ana şalt ekipmanları benzer olabilir. Kullanım amacı; akım trafosu oranları, koruma rölesi fonksiyonları, açtırma devresi ve proje koruma gereksinimleri ile farklılaşır. ME36-04 proje gereksinimlerine göre trafo fider koruması için de konfigüre edilebilir.

Kesicili trafo koruma hücresinde koruma rölesi kullanılabilir mi?

Evet. Koruma rölesi ve koruma fonksiyonları proje şartnamesine, transformatör gücüne ve koruma koordinasyonuna göre belirlenebilir.
