ME36-02 • 36 kV Sigortalı Trafo Koruma Hücresi

Yük Ayırıcılı Sigortalı Trafo Koruma Hücresi

Megates ME36-02, 36 kV orta gerilim sistemlerinde transformatör fiderinin yük ayırıcı ve yüksek gerilim sigortalarıyla korunmasına yönelik metal muhafazalı trafo koruma hücresi konfigürasyonudur. Teknik çizimde 36 kV, 630 A, 16 kA SF6 gazlı yük ayırıcı, 36 kV sigorta ve iki adet 36 kV / 16 kA toprak ayırıcı gösterilmektedir.

ME36-02 36 kV 630 A 16 kA Fused LBS

Teknik Veriler Teklif İste

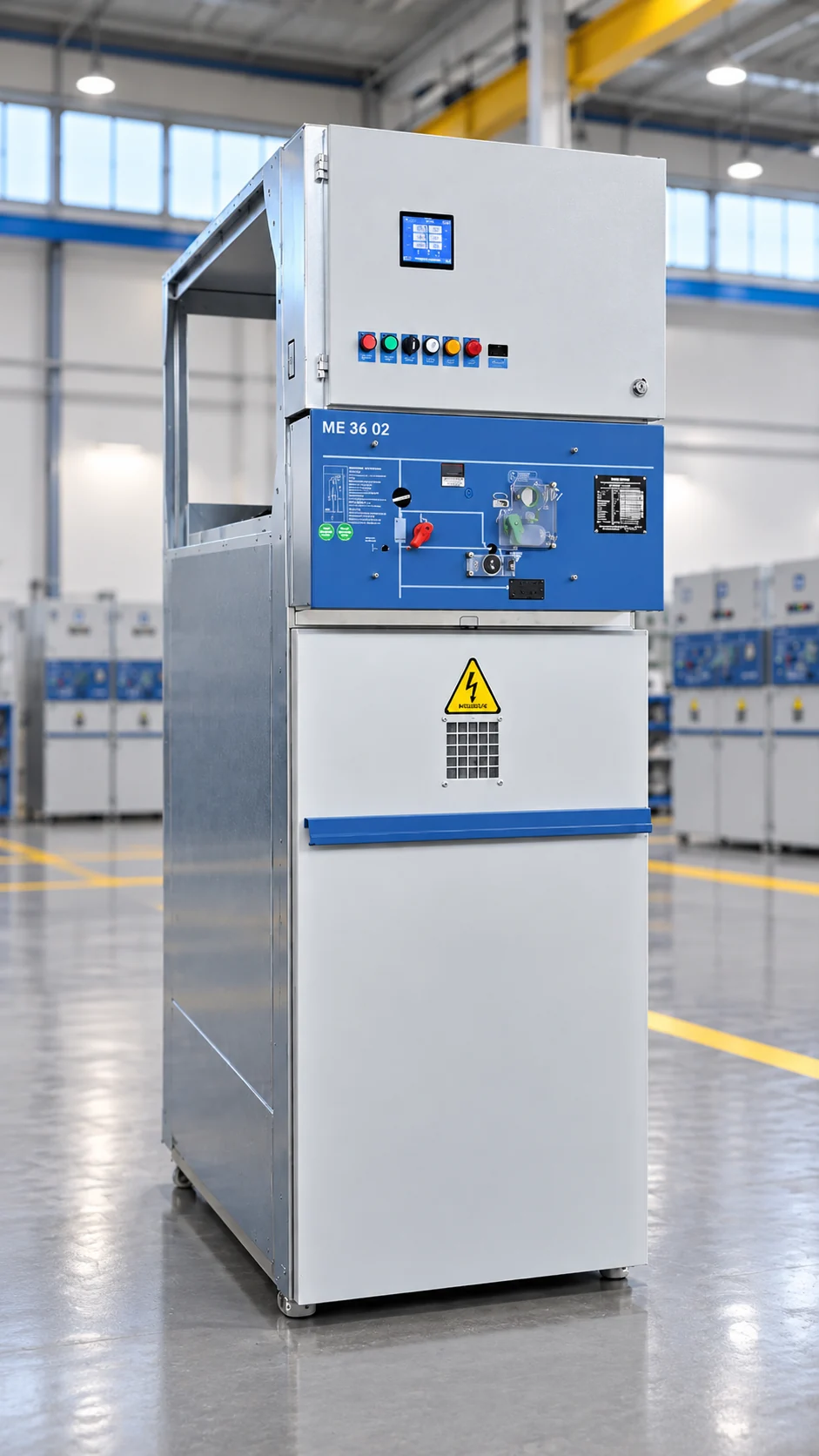

ME36-02 36 kV yük ayırıcılı sigortalı trafo koruma hücresi gerçek ürün görünümü

ME36-02 yük ayırıcılı sigortalı trafo koruma hücresi — gerçek ürün görünümü

Ürün Tanımı

Sigortalı Trafo Koruma Hücresi Nedir?

Yük ayırıcılı sigortalı trafo koruma hücresi orta gerilim transformatör fiderinde yük ayırıcı ve yüksek gerilim sigortalarını aynı hücre yapısında bir araya getiren koruma çözümüdür.

Uluslararası teknik dokümanlarda bu hücre tipi Fused Load Break Switch Transformer Protection Panel , Fused LBS Panel veya Transformer Protection Panel olarak da ifade edilebilir.

ME36-02 teknik çiziminde 36 kV, 630 A ve 16 kA değerlerinde SF6 gazlı yük ayırıcı; 36 kV sigorta ve iki adet 36 kV / 16 kA toprak ayırıcı gösterilmektedir.

Teknik çizimde sigortanın akım değeri ayrıca belirtilmediğinden, kullanılacak sigortanın kesin değeri proje şartnamesi ve uygulama gereksinimlerine göre netleştirilmelidir.

Tüm ME36 modüler hücre tipleri → Yük ayırıcılı giriş çıkış hücresi → SF6 gazlı ayırıcı →

ME36-02 Teknik Özet

Model	ME36-02
Ürün Tipi	Yük Ayırıcılı Sigortalı Trafo Koruma Hücresi
Nominal Gerilim	36 kV
Nominal Akım	630 A
Kısa Süreli Dayanım	16 kA
Yük Ayırıcı	SF6 LBS — 36 kV / 630 A / 16 kA
Sigorta	36 kV — proje değerine göre
Toprak Ayırıcı	2 × 36 kV / 16 kA
Genişlik	750 mm
Derinlik	1570 mm
Yükseklik	2250 mm

Trafo Koruma Fonksiyonu ME36-02, transformatör fideri için yük ayırıcı ve sigortalı koruma yapısını bir araya getirir.

SF6 Gazlı Yük Ayırıcı Teknik çizimde yük ayırıcı 36 kV, 630 A ve 16 kA değerleriyle gösterilmektedir.

Sigortalı Koruma Tek hat şemasında 36 kV sigorta ve iki ayrı toprak ayırıcı yer almaktadır.

Ürün Görselleri ve Teknik Çizim

ME36-02 İç Yerleşim ve Teknik Görünüm

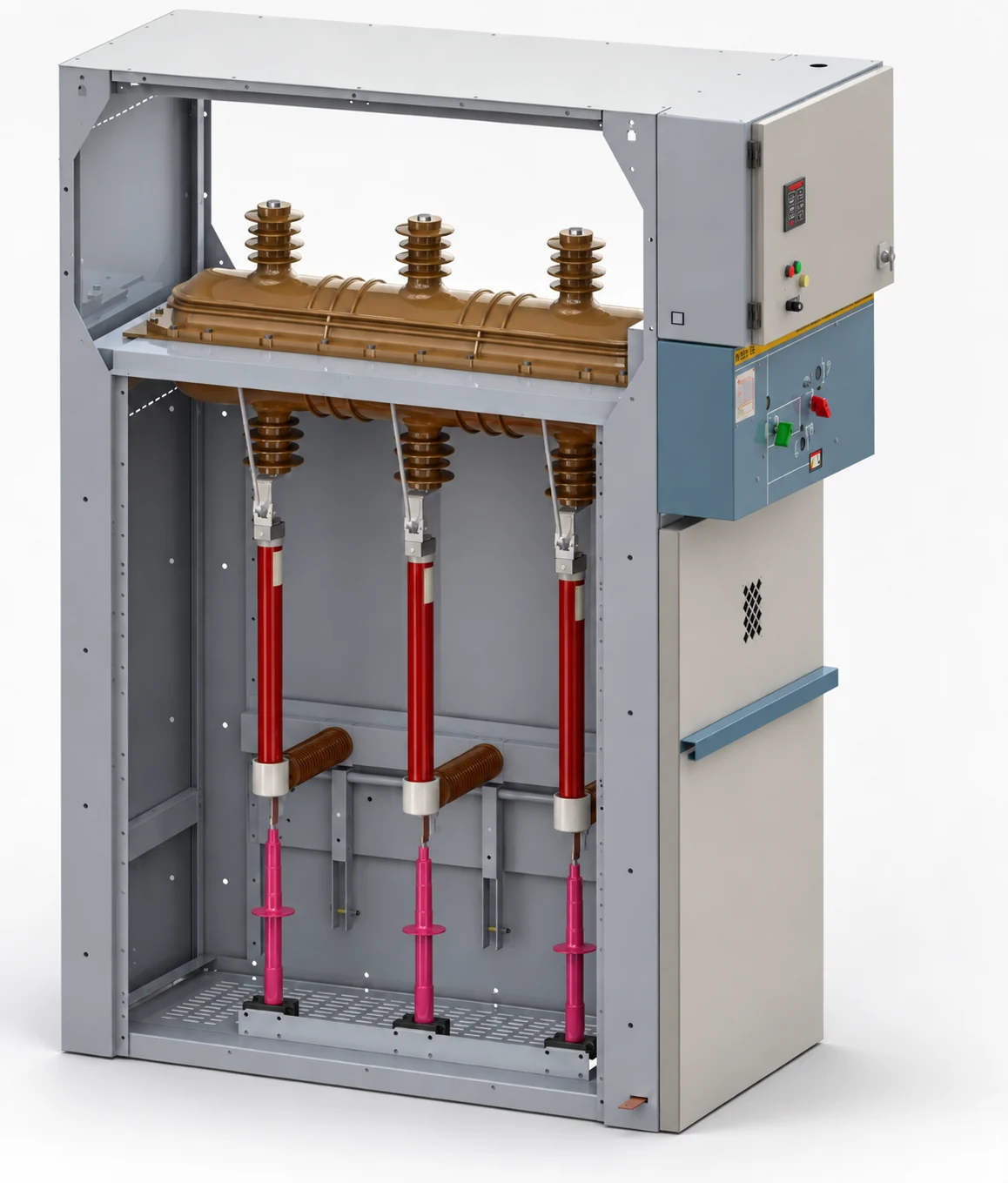

ME36-02 sigortalı trafo koruma hücresinin 3B iç yerleşimi

3B İç Yerleşim

Yük ayırıcı, sigortalar ve hücre iç bağlantı düzenini gösteren 3B ürün görünümü.

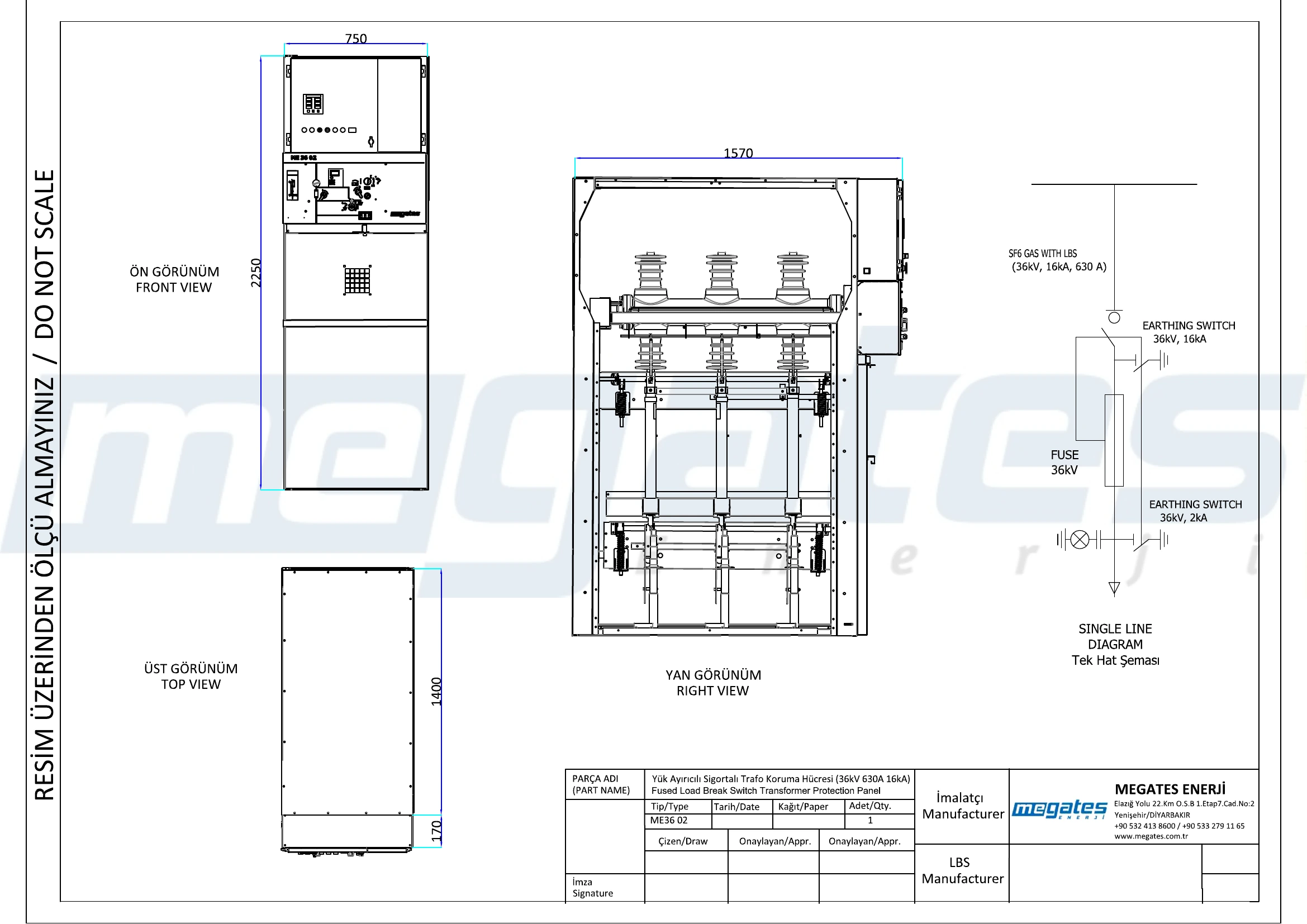

ME36-02 36 kV yük ayırıcılı sigortalı trafo koruma hücresi teknik çizimi

Teknik Çizim ve Tek Hat Şeması

Ön, yan ve üst görünüş ile tek hat şemasını ve hücre ölçülerini gösteren teknik çizim.

Proje ve Teklif Bilgileri

Trafo Koruma Hücresi İçin Hangi Bilgiler Gerekir?

Hücre konfigürasyonu tek hat şeması, proje şartnamesi ve transformatör fiderinin teknik gereksinimlerine göre netleştirilmelidir. Özellikle sigorta seçimi için gerekli proje değerlerinin teklif aşamasında paylaşılması önerilir.

Sık Sorulan Sorular

Sigortalı Trafo Koruma Hücresi Hakkında

Yük ayırıcılı sigortalı trafo koruma hücresi ne işe yarar?

Orta gerilim transformatör fiderinde yük ayırma ve sigortalı koruma fonksiyonlarını aynı hücre yapısında bir araya getirir.

ME36-02 hangi gerilim ve akım değerlerindedir?

ME36-02 teknik çiziminde 36 kV, 630 A ve 16 kA değerleri gösterilmektedir.

ME36-02 ölçüleri nedir?

ME36-02 hücre ölçüleri 750 mm genişlik, 1570 mm derinlik ve 2250 mm yüksekliktir.

ME36-02 içinde hangi sigorta kullanılır?

Teknik çizimde sigorta 36 kV olarak gösterilmektedir. Sigortanın akım değeri çizimde belirtilmediğinden proje şartnamesine göre netleştirilmelidir.

ME36-02 içinde toprak ayırıcı bulunuyor mu?

Evet. Teknik tek hat şemasında iki adet 36 kV / 16 kA toprak ayırıcı gösterilmektedir.
